Как выглядит штанга – Штанга для спорта. Виды и конструкция. Как выбрать и Применение

Содержание

Штанга для спорта. Виды и конструкция. Как выбрать и Применение

Здоровый образ жизни становится все более модным. Люди, никогда не пробежавшие лишний метр, вдруг начинают совершать утренние прогулки. А те, кто ни разу не поднимал ничего тяжелее пакета с продуктами, хватаются за штангу. Вот только выбирать спортивный снаряд надо, зная обо всех тонкостях данного вида спорта, ведь для обычного человека штанга для спорта – это палка с грузом. Некоторые даже не знают, как правильно называются части этого спортивного снаряда.

Что такое штанга для спорта

Этот спортивный снаряд представляет собой тренажер для развития крупных мышц в теле человека. Объясняется это тем, что со времени создания разработано большое количество положений для ее подъема.

Первые штанги были известны еще во времена Древнего Египта. Они были неразборные и не могли менять свой вес. Да и современную штангу напоминали весьма отдаленно. Первый прототип современного снаряда был создан в Германии в 19 столетии.

Название этот тренажер взял от немецкого Stange-стержень. Штанга — это гриф, имеющий на концах подвижные втулки. На них надеваются диски из металла разного веса (блины). Диски, во избежание падения, зажимаются замками.

Согласно международным стандартам штанга должна гриф длиной 2,2 м, диаметром 2,8 см с размерами втулок 40 и 5,5-6,6 см, диаметр блинов до 45 см. Вес диском может варьироваться от 1 до 50 кг.

Штанги классифицируют по многим параметрам, но основным является тип грифа. Именно от строения этой части снаряда зависит его назначение. Также классификации поддаются рифление и назначение.

Виды
Олимпийская

Наиболее распространенный вид этого спортивного снаряда. Имеет стандартные (вышеописанные) размеры. Стоимость такого аксессуара не маленькая, а потому в спортивном зале можно увидеть одну, редко 2 штуки.

Гриф изготавливается из самой лучшей стали. Снаряд строго сбалансирован. Все это гарантирует надежность. На втулках установлены подшипники, позволяющие блинам снаряда вращаться независимо.

Для пауэрлифтинга

Это троеборье, где преимущественно поднимаются тяжелые веса и отдается предпочтение огромным нагрузкам. Штанга для спорта этого вида должна иметь большую жесткость и прочность. В вышеописанном виде спортивных снарядов гриф немного пружинит, что недопустимо в пауэрлифтинге.

К тому же гриф олимпийки не обладает достаточным запасом прочности. В пауэрлифтинге максимальная масса штанги достигает полтонны. Поэтому только очень жесткий гриф способен обеспечить достаточную надежность и безопасность при занятиях. Он изготавливается из высокопрочного сплава стали с вольфрамом. Насечки на грифе глубже и не скользят.

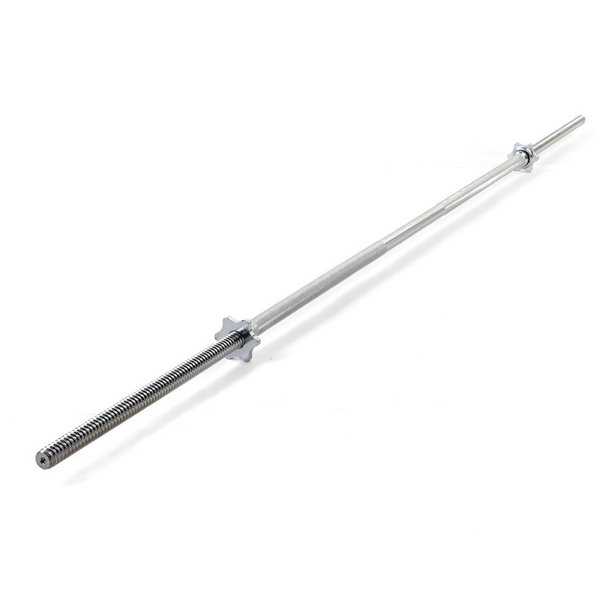

Стандартная штанга для спорта

Данный снаряд наиболее популярен и доступен. Используется как в спортивных залах, так и дома для исполнения базового комплекса упражнений. У нее нет посадочных втулок, а гриф монолитный.

Такой снаряд можно купить в любом специальном магазине или даже сделать самостоятельно. На стальной прут наваривают ограничители для дисков. В качестве замков используются металлические кольца соответствующего размера. В кольцах по сторонам делаются отверстия, где нарезается резьба и вкручиваются болты. Когда блин надевается на гриф, его закрывают кольцом, которое зажимается при помощи этих болтов.

Поднятие такой штанги весьма относительное. Под это определение может попасть любая из штанг с прямым грифом.

Но все же есть некоторые характеристики:
  • Масса грифа варьируется от 10 до 20 кг.
  • Длина его составляет от 1,5 до 2,2 метров.
  • Диаметр втулок – от 20 до 55 мм.
Женская олимпийская

Даже для представительниц прекрасного пола изготавливают отдельные тяжеловесные снаряды. Они отличаются от мужских по своим техническим характеристикам. К тому же у нее отсутствуют насечки, так как дамы не выполняют упражнения одной рукой.

Для приседания

Этот снаряд используют пауэрлифтеры во время выполнения упражнений. Гриф такой штанги гибкий, а его диаметр составляет 3,2 см. Масса грифа с замком не превышает 30 кг.

Для становой тяги

Еще один вид штанги для пауэрлифтинга. Ее отличительными особенностями являются более мягкий стержень и крупные насечки, что делает хват жестче.

Тренировочная штанга для спорта

Тут само название говорит о назначении снаряда. Различают два вида штанги для тренировок – европейский и американский. Разница между ними лишь в диаметре грифа – в последнем он составляет 2,5 см, а у европейцев – 3 см.

Тип грифа

Эту часть имеет любая штанга для спорта. Эталоном, конечно, считается прямой олимпийский вариант, но это не значит, что он единственный. К тому же он помогает для развития далеко не всех мышц. Для тренировки всех групп крупных мышц были созданы грифы с различными формами.

EZ-гриф

Данный вид стержня снимает нагрузку с запястий, так как имеет угол наклона. Собственно, этот угол и дал название всему снаряду. Конструкция грифа помогает качественно выполнять упражнения людям со слабыми предплечьями.

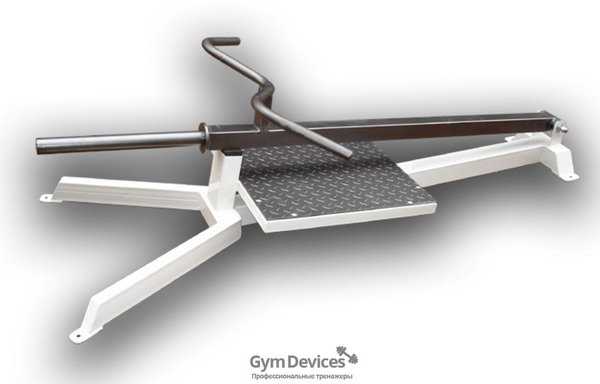

Т-гриф

Этот вариант отлично подходит для проработки спинных мышц, при этом исключая возможность травмирования позвоночника.

Треп-гриф

Данный стержень представляет собой шестигранник. Атлет становится внутрь штанги и упражняется. Этот гриф помогает проработать максимальное количество групп мышц.

W-образный гриф

Это усовершенствованный вид первого описанного здесь стержня, только более изогнутый. Предназначен для базовых тренировок и обучения новичков.

Гриф «Ось Аполлона»

Наименование этого стержня не имеет ничего общего с греческим богом. Атлет из Франции Луи Юни, имеющий прозвище «Аполлон» каждый день поднимал вагонетку. Отсюда и название данного снаряда. Применяется во время базовых тренировок.

На что обратить внимание при выборе

Новичкам, только вступающим в мир тяжелой атлетики, сложно сразу разобраться с тем, какую именно штангу следует выбирать. Между тем, существует всего несколько критериев, опираясь на которые можно подобрать для себя идеальный снаряд:

  • Тип грифа.
  • Посадочный диаметр.
  • Устройство замков.
  • Блины.

Форма грифов была рассмотрена выше.

Посадочный диаметр

Различают американские, европейские и олимпийские грифы. У американских посадочный диаметр 2,5 см, у вторых – 3 см, ну а у олимпийских, как самых-самых – 5 см. Блины придется подбирать именно под этот размер, поэтому на него нужно обратить внимание.

Замки

Чтобы блины не падали, их запирают на грифе. Существует всего три способа не дать блина упасть с грифа:

  • Гладкая втулка.
  • Пружина.
  • Гайка.

Первые быстро одеваются и надежно фиксируются. Гайки просто закручиваются, не давая блинам упасть. Есть недостаток – надо постоянно что-то крутить, но это уже нюансы. Пружины достаточно слегка сдавить и надеть на гриф. И вот в этих замках кроется неприятность – если штанга для спорта перевернется в вертикальное положение, то замок откроется.

Блины

С их весом все понятно – каждый выбирает для себя рабочий и увеличивает его. Но бывают просто металлические диски, бывают прорезиненные. Последние значительно лучше, так как при падении на пол издают меньше шума, да и напольное покрытие так не страдает.

Зная о том, какая она — штанга для спорта, каждый новичок может выбрать для себя идеальный тренажер для занятий и проработки крупных мышц. А уж позанимавшись с одним снарядом, можно обратить свой взор и на другие.

Похожие темы:

dlia-sporta.ru

Штанга (снаряд) — Википедия

У этого термина существуют и другие значения, см. Штанга.

Шта́нга (от нем. Stange — «стержень, прут») — спортивный снаряд для поднятия веса в тяжёлой атлетике и пауэрлифтинге.

Гриф разборной штанги имеет на концах втулки для закрепления нагрузки, состоящей из дисков (блинов) различной массы и замков.

В древнем Египте воины поднимали железные и каменные балки для развития силы. Древние греки изготавливали гантели. Солдаты средневековой Англии (XIV—XV вв.) соревновались в поднятии железных балок. Летопись конца XVI в. описывает палку с прикреплёнными к концам свинцовыми грузилами — первое упоминание штанги переменного веса. Шаровые штанги всегда имели гриф длиной 1 м

[1]. В литературе описано изготовление гантели: «Литые чечевицеобразные шары надеваются на небольшой железный ствол и крепятся к нему небольшим шипом. Ствол расклёпывается и обёртывается кожей». Аналогично делалась штанга.

Помимо литых были и полые штанги — переменного веса. В них засыпался песок или дробь.

Разборная штанга появилась в Германии в середине XIX в. Начиная с Олимпийских Игр 1896 на соревнованиях применяется только разборная штанга. Своеобразное место занимает ось Аполлона — ось вагонетки диаметром 50 мм и весом 165 кг, названная по прозвищу Луи Юни

[en] (Франция), ежедневно поднимавшего её на подмостках. Главная трудность — ось не проворачивалась. Только через 30 лет её смог поднять олимпийский чемпион Олимпийских Игр 1924 года Шарль Ригуло[en] (Франция)[2]. Штангу с проворачивающимся грифом изобрёл немецкий инженер Берг в начале XX в. Впервые на соревнованиях — на Чемпионате Европы 1929 г. Позднее на всех основных международных соревнованиях применяется штанга с обрезиненными дисками.

Штанга Краевского[править | править код]

«Отец русской атлетики» В. Ф. Краевский создал разборную штангу оригинальной конструкции, с тремя отметками: одна в центре грифа для подъёма одной рукой, и две по краям; и дисками 2—10 фунтов. Начиная с Чемпионата России 1897, она применялась на соревнованиях. Позднее её улучшили до революции С. Д. Дмитриев (Москва) и в советское время Ян Спарре (Москва) и Н. И. Кошелев (Ленинград).

Олимпийская штанга[править | править код]

Гриф олимпийской штанги: масса — 20 кг, длина — 2,2 м, диаметр — 28 мм, посадочные втулки на концах грифа, на которые надеваются диски, диаметром 50 мм. Втулки установлены на подшипниках и могут вращаться независимо от грифа и друг от друга.

Нагрузка составляется из набора стандартных обрезиненных дисков с внутренним диаметром 51 мм и массой 25, 20, 15 или 10 кг, внешний диаметр дисков 450 мм или менее зависит от их веса (соответственно красного, синего, жёлтого и зелёного цветов), а также малых дисков массой 5, 2,5, 1,25, 1, 0,5 и 0,25 кг. В пауэрлифтинге применяются диски массой 50 кг. Масса стандартного замка — 2,5 кг, нестандартного — 0,1 кг.

Штанга для пауэрлифтинга[править | править код]

Гриф штанги для пауэрлифтинга внешне похож на олимпийский, но имеет диаметр 29 мм, массу 20 кг и гораздо большую жёсткость, чем олимпийский гриф. Это связано с тем, что в пауэрлифтинге работают с большими весами, чем в тяжёлой атлетике. Выполнение пауэрлифтёрских соревновательных упражнений с олимпийским грифом потенциально травмоопасно, например, в приседаниях со штангой на плечах, при съёме штанги спортсмена может начать «колотить». В то же время, спортсмены-тяжелоатлеты используют пружинящие свойства олимпийского грифа для облегчения выполнения упражнений — в тот момент, когда концы грифа совершают колебательное движение вверх, штанга становится немного легче.

Стандартная штанга[править | править код]

Гриф стандартной штанги имеет диаметр 25 мм по всей длине и массу 10-20 кг. Посадочных втулок нет, гриф монолитный.

Штанга для тяги[править | править код]

Используется в альтернативных федерациях пауэрлифтинга. По гибкости похожа на олимпийскую и с более крупной насечкой. За счёт своей гибкости позволяет уменьшить амплитуду, а значит, увеличить поднимаемый вес, насечка же облегчает удержание штанги в руках. Запрещена в IPF.

Штанга для приседаний[править | править код]

Используется в альтернативных федерациях пауэрлифтинга. По жёсткости превосходит стандартный гриф для пауэрлифтинга. Запрещена в IPF.

Не путать с нестандартным П-образным грифом для приседаний (коромысло).

Согласно спецификациям WPC, диаметр специального грифа для приседаний не должен превышать 32 мм; длина втулок наконечников грифа для надевания дисков не должна превышать 508 мм; расстояние между втулками грифа не должно превышать 1434 мм; общая длина грифа не должна превышать 2400 мм; масса грифа с замками должна равняться 30 кг.

Женская олимпийская штанга[править | править код]

Женская олимпийская штанга похожа на мужскую, но её гриф короче (2,05 м) и легче (15 кг) и имеет меньший диаметр — 25 мм. Женская штанга не имеет насечки в центре грифа, так как эта насечка наносилась для выполнения движений одной рукой, которые сейчас не применяются.

Тренировочная штанга[править | править код]

Используется для выполнения различных вспомогательных упражнений.

Гриф (европейский стандарт) штанги имеет диаметр 30 мм по всей длине и массу от 5 до 10 кг.

Гриф (американский стандарт) штанги имеет диаметр 25 мм по всей длине.

Длина этих грифов — 1200, 1800 мм.

EZ-гриф[править | править код]

EZ-штанга (W-образная штанга) Torneo

В некоторых случаях применяется штанга с изогнутым грифом, так называемым «EZ-грифом» от английского «easy» (снимает нагрузку с запястий). Такая штанга обычно применяется для упражнений на бицепс и трицепс (французский жим).

T-гриф[править | править код]

Существует штанга с грифом в виде буквы «Т», на один конец которой навешивается груз, а второй закрепляется неподвижно.

Трап-гриф[править | править код]

Компьютерный макет трап-грифа

Имеет вид шестиугольника, по бокам ручки для хвата. Используется в упражнениях «тяга трап-грифа», в шрагах, солдатском жиме и т. д. Изобретён и запатентован Элом Джерардом (Al Gerard).

Ось Аполлона[3][править | править код]

В настоящее время осью Аполлона (Apollon’s Axle) можно именовать любой гриф с толщиной 49—51 мм. Назван в честь оси от вагонетки французского силача Луи Юни, по прозвищу Аполлон, ежедневно поднимавшего её на подмостках.

IronMind® Apollon’s Axle™ — ось Аполлона от фирмы IronMind, выпущен в 1994 году. Становая тяга именно этого грифа прямым хватом является обязательной дисциплиной в армлифте. Гриф имеет диаметр 51 мм, вес 15 кг, длину 220 см и не вращающиеся посадочные втулки. В качестве нагрузки используются блины олимпийского стандарта. Сам гриф в виде трубы (полый).

Apollon’s Wheel (Ось от вагонетки месье Аполлона) — имеет диаметр 49 мм, длину 183 см. Гриф сплошной, в качестве нагрузки используются колёса диаметром 66 см (необязательно), втулки не вращаются. Этот снаряд наиболее приближен к оси вагонетки Луи Юни. Используется в силовом экстриме. Точная копия оригинальной оси вместе со стальными колёсами весит 165 кг, была изготовлена Ivanko Barbell Company для турниров «Arnold Classic Strongman». На турнирах рангом ниже вес оси может отличаться от оригинального, как и диаметр колёс.

IronMind® Apollon’s Wheel™ — IronMind Apollon’s Axle с приделанными колёсами диаметром 66 см.

Диск чугунный литой 5 кг с хватами для рук Euro classic

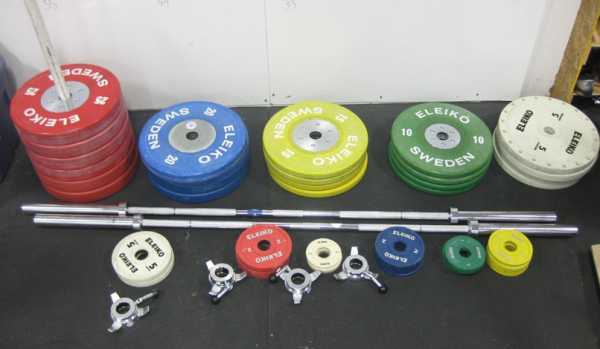

В качестве нагрузки применяются диски (разг. «блины») массой: 50, 25, 20, 15, 10, 5, 2,5, 1,25, 0,75, 0,5 кг. Диски различаются по внешнему диаметру и по диаметру отверстия для втулки.

Диски олимпийского стандарта, начиная с веса 10 кг (новый стандарт), 15 кг (старый стандарт) или 25 кг (диски для пауэрлифтинга), имеют внешний диаметр 45 см. Могут быть как обрезиненными, так и без покрытия. Диски без покрытия используются в пауэрлифтинге. Для удобства, диски разных весов окрашиваются в разные цвета.

Диски для фитнеса, наиболее распространённого типа, начиная с веса в 15 кг, имеют внешний диаметр 37 см. Могут быть как под втулку олимпийской штанги (51 мм), так и под втулку стандартной штанги (25 мм). Обычно имеют чёрный цвет. Однако, диски для фитнеса не стандартизированы, поэтому могут встречаться диски разных цветов, с отверстиями для переноски, разной толщины, разной формы (круг или многогранник), из лёгких сплавов (внушительный внешний вид при небольшом весе) и т. д.

Гайка зажимная из резины, пластика и металла Euro classic

Для того, чтобы блины не слетали с концов грифа при выполнении упражнений, на штангу надеваются замки.

Замки бывают нескольких типов:

  • стандартные замки с пружинным или ломающимся стопором для втулок с диаметром 50 мм. Масса пары замков должна составлять 5 кг;
  • пружинные зажимы для втулок 50 мм и 25 мм. Масса пары зажимов примерно 100 г и не учитывается в массе собранной штанги;
  • замки-гайки для втулок 25 мм, 35 мм и 50 мм. Гайки для штанги со втулкой 25 мм не учитываются в массе, гайки для втулок 35 и 50 мм используются в разборных гантелях.
  • В. В. Драга. Тяжёлоатлетические снаряды с древних времён до наших дней // Тяжёлая Атлетика : ежегодник. — М.: Физкультура и спорт, 1985. — С. 6—8.
    Драга ссылается на авторов:
  1. Джон Нордбрук — штанга переменного веса.
  2. Наполеон Ленэ «Школа гимнастики» (1872) — изготовление гантели/штанги.
  3. А. Штольц — гриф

ru.wikipedia.org

Грифы для штанги | Какие бывают и зачем нужны?

Грифы для штанги | Какие бывают и зачем нужны?

Про олимпийскую штангу и не только

Тренажёрные залы уже не ютятся в подвалах. Нынешние спортклубы напоминают больше спа-центры и оснащаются самым современным оборудованием. Но даже они не могут считаться полноценными без обычных штанг и гантелей. Правда, этот инвентарь тоже претерпел изменения и сегодня в любом зале, помимо обычной прямой, можно найти штанги разных форм и размеров. Какие бывают грифы для штанги, и как с их помощью повысить эффективность тренировки? Давайте разбираться вместе. Самое интересное о тренировках и спортивном питании, читайте на моём канале в telegram https://t.me/bestbodyblog

Содержание:

  1. Олимпийский гриф
  2. Классический прямой гриф
  3. Кривой гриф
  4. Штанга разборная
  5. Гриф с параллельным хватом
  6. Трэп-гриф
  7. Гриф с вращающимися ручками
  8. Гриф для пауэрлифтинга
  9. П-гриф
  10. Гриф Хэтфилда

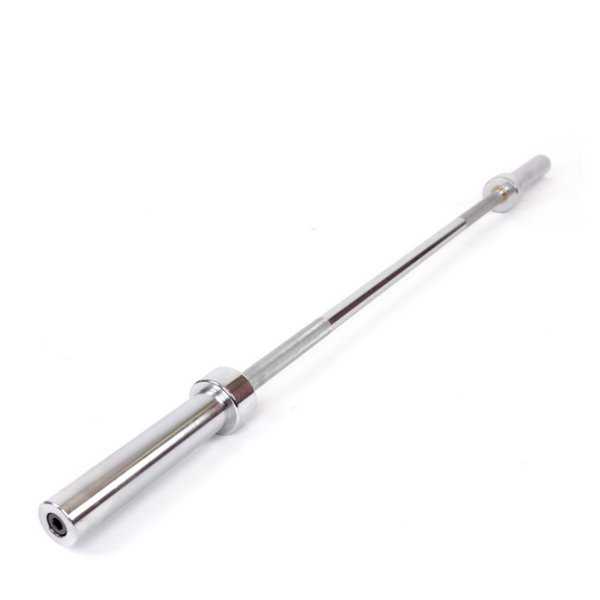

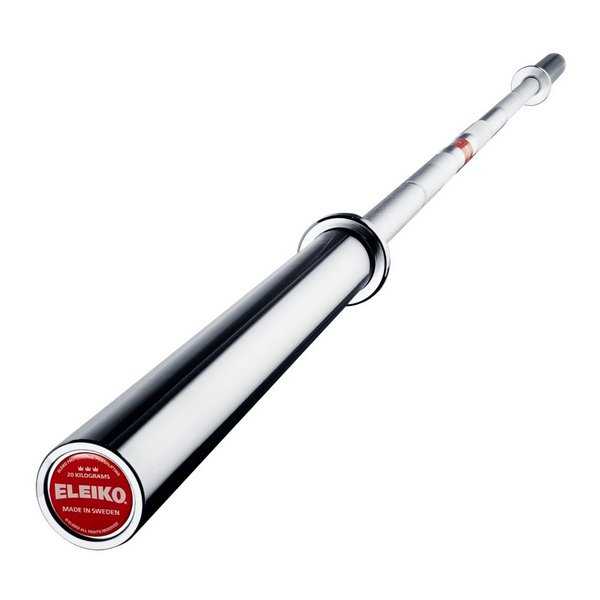

Олимпийский гриф

Для чего нужен? Для выполнения базовых упражнений в бодибилдинге с весом до 320 кг.

Он так называется потому, что это – международный стандарт разборной штанги, используемой во время проведения Олимпийских соревнований, начиная с 1896 года. Олимпийский гриф широко применяется в различных видах спорта и присутствует в любом тренажёрном зале.

Длина его составляет 2,2 м, диаметр рабочей зоны – 28 мм, а размер посадочной части – 50 мм. Вес олимпийского грифа – 20 кг. С замками – 25 кг. Использовать его рекомендуется при выполнении упражнений с весом до 320 кг.

Олимпийский гриф

Олимпийский гриф

Втулки для блинов, расположенные на грифе закреплены с помощью подшипников. Это позволяет использовать олимпийскую штангу при выполнении таких, чисто силовых, движений как толчки и рывки. Сам гриф при этом одновременно достаточно пружинит и обладает нужной жесткостью.

Вывод: олимпийский гриф – самый распространенный снаряд в бодибилдинге. Ассортимент, выполняемых с ним упражнений огромен. От позабытых и до самых популярных. Все базовые движения выполняются именно с ним.

Классический прямой гриф

Для чего нужен? Для выполнения базовых упражнений женщинами в бодибилдинге и в силовом тренинге

Его еще называют женским. По большому счёту – это уменьшенная копия обычного олимпийского грифа. Он короче на 40 см от и весит всего 15 кг. Отличительной особенностью женского грифа является отсутствие насечки в центре, ибо в прошлом, в некоторых упражнениях, штангу поднимали, держа посередине одной рукой. В силовых видах спорта его используют спортсменки во время подготовки к состязаниям.

Классический прямой гриф

Классический прямой гриф

Помимо тяжелоатлетических дисциплин, классический прямой гриф очень популярен и среди прекрасной половины посетительниц тренажёрных залов. Это обусловлено тем, что девушкам сложно выполнять базовые упражнения с длинномерным грифом, весом в 20 кг. Это одна из причин, почему женщины избегают базовых жимов и тяг, предпочитая упражнения с гантелями.

Гантели, действительно, более универсальный и комфортный снаряд, но все же, приседания и румынскую тягу – основные упражнения для ног и ягодиц, лучше выполнять именно со штангой. В этом случае обеспечивается большая устойчивость корпуса и повышается эффективность от упражнения.

Вывод: классический прямой гриф – это идеальный снаряд для женщин при выполнении базовых упражнений, «золотая середина» между тяжелой олимпийской штангой и гантелями.

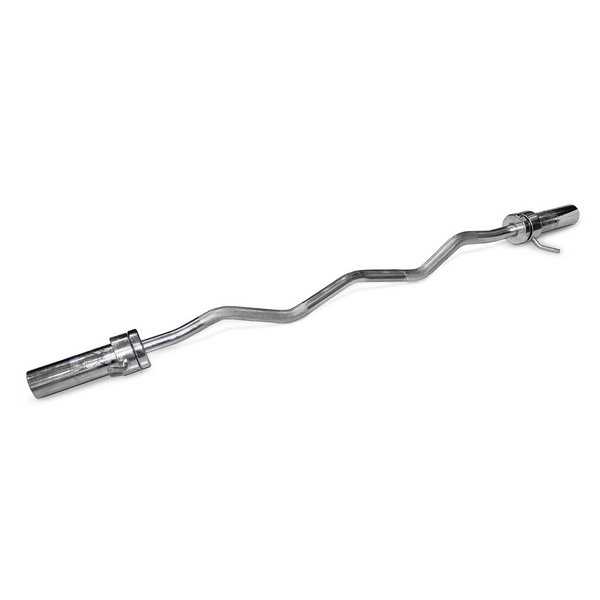

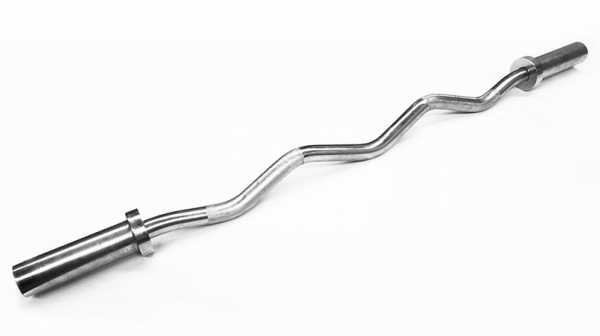

Кривой гриф

Для чего нужен? Для минимизации нагрузки на запястья во время выполнения упражнений на бицепс и трицепс

Его также называют ломанным, американским или EZ-грифом. При желании, делать с ним можно любые упражнения, но обычно кривой гриф используется для выполнения подъёма штанги на бицепс, а также французского жима. Длина изогнутого грифа равна 1,2 м, весит он 6,5 кг.

EZ-гриф

EZ-гриф

Прелесть EZ-грифа в том, что он снижает нагрузку на лучезапястные суставы во время упражнений с большим весом, делая их выполнение более комфортным и безопасным. Предлагаю посмотреть небольшой сюжет об использовании кривых грифов с точки зрения строения человека

Прямой гриф или ломаный | Что лучше для тренировки бицепса?

Кривой гриф – это также идеальный снаряд для проработки предплечий. Для этой группы мышц есть много упражнений, но самым эффективным из них, с массонаборной точки зрения, являются подъёмы штанги обратным хватом.

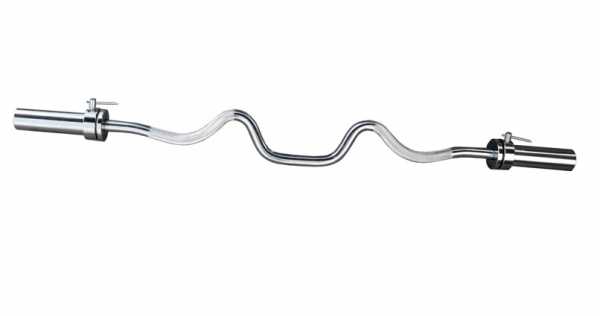

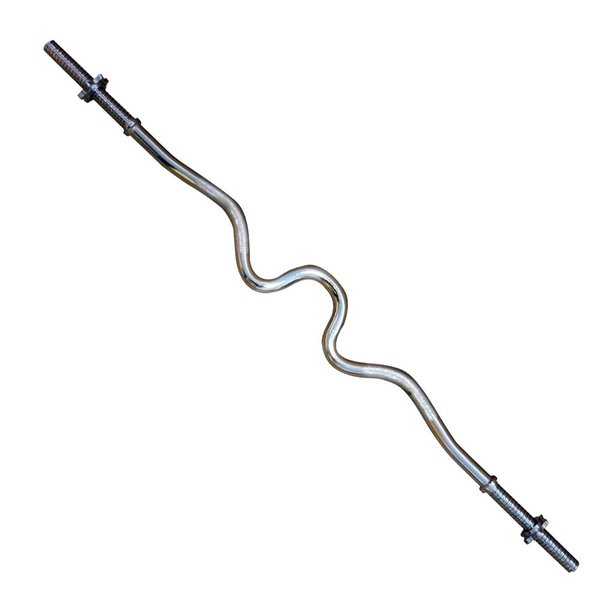

Примечание: у EZ-грифа есть очень близкий родственник W-гриф, их даже путают. Изогнут такой гриф сильнее, вес его составляет 9 кг и предназначен он для тех же целей. Нагрузка на запястья при выполнении упражнений с ним ещё ниже, а руки расположены ближе друг к другу. Всё это вместе позволяет расценивать w-образный гриф, как снаряд для тренировки бицепса и трицепса в непривычной манере.

W-гриф

W-гриф

Вывод: кривые грифы стоит использовать во время тренировки рук для снижения нагрузки на лучезапястные суставы и предотвращения травм.

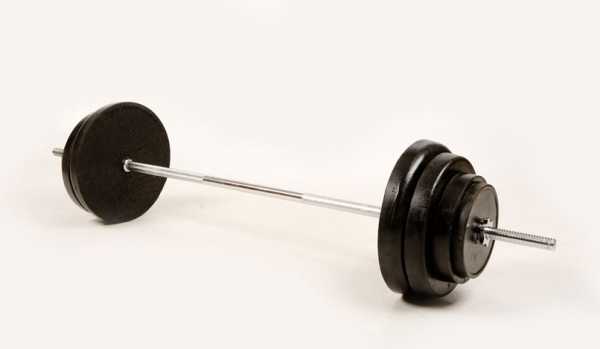

Штанга разборная

Для чего нужна? Для тренировок верха тела в домашних условиях

В элитных тренажёрных залах разборную штангу не встретишь. А вот для домашних тренировок или для бюджетного спортклуба – это оптимальный вариант. Такую штангу можно легко превратить в две гантели, ибо в комплекте со штангой идут и два гантельных грифа.

Штанга разборная

Штанга разборная

Длина её может быть разной и в зависимости от производителя находится в диапазоне 1,25-2 м. Вес грифа зависит от этого показателя и в среднем составляет:

  • 2 м – вес равен 12 кг
  • 1,8 м – 8,2 кг
  • 1,5 м – 6,7 кг
  • 1,25 – 5,8 кг

Вес разборной штанги колеблется от 30 и до 60 кг. Но как бы универсальна она не была, штанга для домашних тренировок имеет ряд недостатков. Во-первых, выполнять некоторые упражнения (жим лёжа, жим из-за головы, приседания) без дополнительных стоек, а зачастую и партнёра, крайне опасно. А во-вторых, накачать ноги с помощью разборной штанги – задача практически не реальная.

Вывод: такая штанга помогает в домашних условиях хорошо нагрузить верх тела, а вот для нижней половины уже нужен тренажёрный зал.

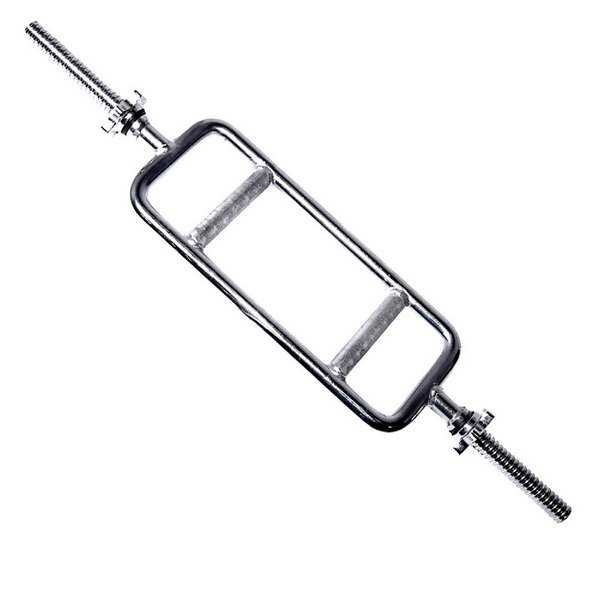

Гриф с параллельным хватом

Для чего нужен? Для выполнения упражнений для брахиалиса и трицепса в бодибилдинге и для базовых упражнений в силовом тренинге

Как говорят физиологи, наиболее безопасный для плечевых и локтевых суставов –  параллельный хват. Поэтому, большой гриф с параллельным хватом можно встретить в залах для пауэрлифтинга. С таким грифом есть возможность выполнять множество базовых упражнений от жима лёжа и до тяги в наклоне.

В тренажёрных залах присутствует лишь его младший собрат, его ещё называют овальным грифом. Ассортимент упражнений, которые можно с ним делать довольно скромен. Это молотковые сгибания на бицепс (вернее на брахиалис) стоя и сидя на скамье Скотта и французский жим во всех вариациях.

Гриф с параллельным хватом

Гриф с параллельным хватом

Но даже эти упражнения обеспечивают хорошую отдачу благодаря высокой степени изоляции мышц рук и удлинению траектории движения. Такой гриф для штанги весит 9 кг, рекомендуемая нагрузка в упражнениях – до 100 кг.

Вывод: гриф с параллельным хватом – отличный снаряд для тренировки брахиалиса и трицепса, простой, но очень эффективный.

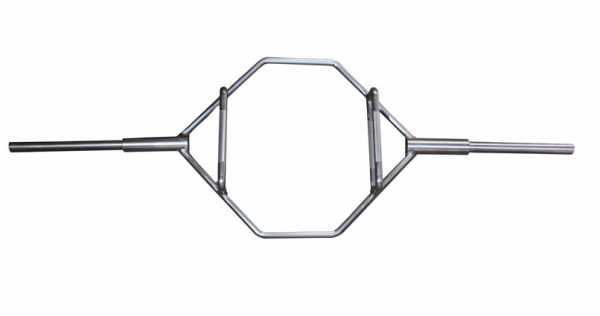

Трэп-гриф

Для чего нужен? Для снижения нагрузки на суставы при выполнении становой тяги

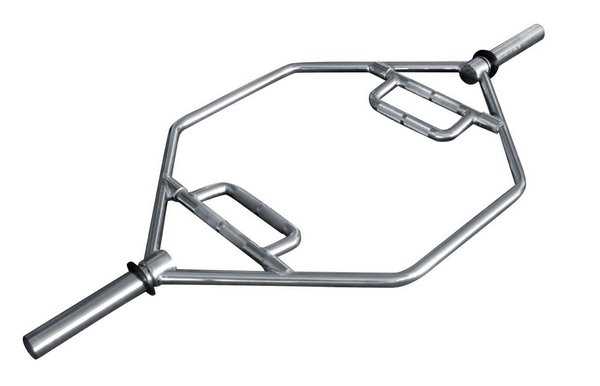

Трэп – от слова trap (ловушка). Трэп-гриф представляет собой шестигранник, с двумя параллельными рукоятками, становясь в который оказываешься в замкнутом контуре. Отсюда и название.

Трэп-гриф

Трэп-гриф

Согласно научным исследованиям от 2011 года, тазобедренные суставы при его использовании испытывают нагрузку на 22% меньшую, по сравнению с классической штангой. При этом, вес, который можно осилить с помощь такого приспособления, больше на 15%.

Основное преимущество трэп-грифа –  равномерное распределение нагрузки по бокам спортсмена. Такой гриф обычно используют начинающие атлеты силовых дисциплин. Вес грифа – 19 кг, длина – 1,37 м, максимальный вес отягощения – 450 кг.

Упражнения с трэп-грифом

Изначально, снаряд предназначался исключительно для выполнения становой тяги. Но на фоне его популярности, такие грифы стали появляться и в тренажерных залах и арсенал, выполняемых с ним упражнений увеличился. Качать с его помощью можно трапеции, грудь и даже плечи.

Вывод: трэп-гриф – оригинальный снаряд, позволяющий выполнять классические силовые упражнения более безопасно.

Гриф с вращающимися ручками

Для чего нужен? Для  супинации бицепса и пронации трицепса во время выполнения упражнений для этих мышц

Далеко не каждый зал решает купить гриф для штанги с поворачивающимися рукоятками, а зря. Любой профессионал скажет, что для создания большого бицепса, одних подъёмов штанги недостаточно.

Супинация (поворот кисти наружу при сгибании руки в локте) – вот ключ к созданию по-настоящему мощной двуглавой мышцы плеча. Но не только. Так же как супинация для бицепса, так и пронация для трицепса (поворот кисти наружу при разгибании руки) – отличный способ добиться пикового сокращения мышц и нагрузить трицепс в стрессовом режиме.

Гриф с вращающимися ручками

Гриф с вращающимися ручками

Гриф с вращающимися ручками – уникальный снаряд, позволяющий обычные упражнения для рук, превратить в необычные.  В раму грифа встроены кольца с подшипниками, внутри которых расположены рукояти.

Благодаря этому, при подъёме штанги кисти рук можно вывернуть наружу, усилив тем самым нагрузку на бицепс. Выполняя французский жим лёжа тоже самое можно сделать и для трицепса. Длина грифа -1,2 м, вес – 12 кг.

Вывод: гриф штанги с поворачивающимися рукоятками – необычный снаряд, позволяющий радикально повысить эффективность тренировки рук.

Гриф для пауэрлифтинга

Для чего нужен? Для выполнения упражнений в пауэрлифтинге с весом до 600 кг.

Уже из названия ясно, что такой гриф используется в силовом троеборье. Он предназначен для выполнения упражнений с весами, с которыми обычный олимпийский гриф не справится. Благодаря тому, что при его изготовлении используются специальные высокопрочные сплавы, грузоподъемность грифа для пауэрлифтинга составляет от 500 до 600 кило.

Гриф для пауэрлифтинга

Гриф для пауэрлифтинга

Жёсткость его, по сравнению с обычным грифом, выше, как результат – минимальный эффект пружинистости. При этом, вес и длина у такого грифа, такие же, как и у обычной олимпийской штанги (20 кг и 2,2 м соответственно)

Каждый гриф для пауэрлифтинга после изготовления проходит тест и снабжается паспортом. В этом документе указана дата проведения испытания, а также номер изделия. Стоит такой гриф намного дороже олимпийского образца, но цена подобного специализированного снаряда вполне оправдана.

Вывод: силовое троеборье подразумевает использование больших весов. Поэтому гриф для пауэрлифтинга изготавливается с учетом подобной весовой нагрузки.

П-гриф

Для чего нужен? Для дополнительной растяжки мышц груди во время жима штанги лёжа

Одно из самых популярных упражнений в любом зале – жим штанги лёжа. И хотя это упражнение не столько для груди, сколько для всего верха тела, оно является базовым, а на начальном этапе – даже обязательным.

Но олимпийская штанга, которую обычно используют для его выполнения, всегда уступает по своей эффективность жиму с гантелями. Гриф, упираясь в грудь, «обрезает» нижний участок траектории, препятствуя растяжению мышц груди, улучшению их формы и набору массы.

П-гриф

П-гриф

Вот для устранения этого недостатка прямых грифов и был придуман П-гриф. По сути – это обычная штанга имеющая п-образный выступ посредине. Это позволяет при выполнении жима увеличить траекторию опускания снаряда и сильнее растянуть грудные мышц.

Рабочий вес в жиме с таким грифом остается прежним, а вот степень стрессового воздействия на грудь серьезно возрастает. Вес грифа – 20 кг, длина – 2,25 м, высота выступа – 0,35 м, предельный рекомендуемый вес – 200 кг.

Вывод: п-гриф позволяет значительно повысить отдачу от обычного базового упражнения благодаря увеличению траектории движения.

Гриф Хэтфилда

Для чего нужен? Для безопасного и более комфортного выполнения приседаний со штангой

Этот необычный гриф для штанги придумал Фредерик Хэтфилд – тяжелоатлет, пауэрлифтер, доктор наук по спортивной психологии. В возрасте 45 лет он установил рекорд для своей возрастной группы – присел со штангой весом в 460 кг. При этом его собственный вес составлял 115 кг. Благодаря своей любви к приседаниям заслужил прозвище «Доктор Присед».

На одной из тренировок Фредерик Хэтфилд получил травму плеча и вынужден был отказаться от приседаний с обычным олимпийским грифом из-за болевых ощущений. В поисках выхода разработал гриф собственной конструкции, который впоследствии стали называть грифом Хэтфилда.

Гриф Хэтфилда

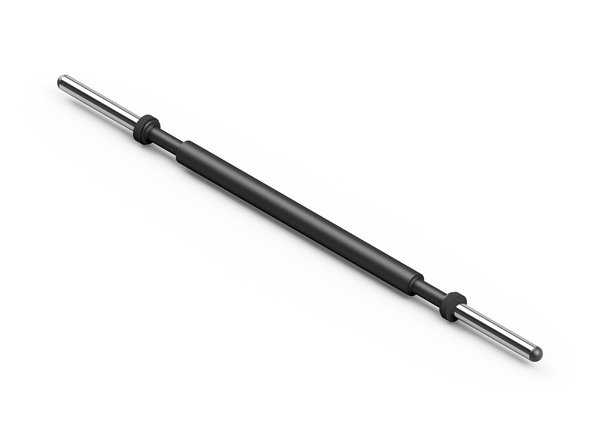

Гриф Хэтфилда

От обычного грифа он отличается более сложной формой и наличием мягких подушек. Но помимо комфорта, как оказалось, он имеет еще ряд ощутимых преимуществ:

  • БЕЗОПАСНОСТЬ. Такую штангу гораздо проще снимать со стоек и ставить обратно, ибо нет нужды делать шаги отходя от стоек. Нагрузка на поясницу и колени в этом случае снижаются.
  • ПРАКТИЧНОСТЬ. Вес грифа Хэтфилда 35-40 кг, длина –  2, 25 м. Он уже сам по себе снаряд для восстановительного тренинга либо для «добивания» квадрицепса в заключительных подходах.
  • ПОВЫШЕНИЕ НАГРУЗКИ. Такой гриф позволяет использовать больший рабочий вес в приседаниях, чем стандартный. Как итог – накачать ноги становится проще.
  • КОМФОРТ. Мягкие подушки защищают загривок от натирания, при этом нет нужды выворачивать плечи и кисти для удержания штанги на плечах.

Гриф Хэтфилда спроектирован так, что блины не располагаются на одной линии с плечевым поясом, а вынесены за неё. Это позволяет ещё больше разгрузить плечи, отправляя максимум нагрузки по прямому назначению –  в квадрицепсы. Небольшой сюжет на эту тему

Гриф Хэтфилда. Качаем ноги безопасно

Купить гриф, придуманный Фредериком Хэтфилдом решается далеко не каждый владелец спортзала, ибо стоит он намного дороже обычной штанги. Но посетители тренажёрных залов, где есть такой снаряд, предпочитают использовать только его.

Вывод: гриф Хэтфилда –  нестандартный снаряд для приседаний со штангой, более безопасный и эффективный для набора массы ног.

Заключение

Это далеко не все грифы, которые используются в железном спорте. Есть ещё смычковый гриф, аксель, прямоугольный и гриф-бревно. Но область их применения узкая и встречаются они крайне редко. Я же надеюсь, что мой рассказ о более распространённых грифах для штанги окажется полезным и поможет сделать тренировочный процесс более безопасным и эффективным.  Да пребудет с вами сила. И масса!

bestbodyblog.com

Виды штанг

Для многих людей штанга представляется обыкновенным спортивным снарядом, и ничего интересного в ней нет. Но! Так думают обыкновенные люди, а не спортсмены, для которых виды штанг играют крайне важную роль в достижении того или иного результата.

Виды штанг. История

Говоря обыкновенным языком, штанга это металлический стержень, концы которого приспособлены для закрепления на них разного рода утяжелителей. В древние времена как такового понятия штанга не было, а атлеты древности использовали металлические, деревянные, а также каменные пруты, балки или колоды.

Древний Египет и Греция, где существовал какое то время культ силы и красоты тела имеют некоторые упоминания о спортивных снарядах той эпохи. Зачастую штанга представляла круглую или квадратную балку или колоду длинной до 3 м и диаметром не более 40-50 см, в некоторых случаях в снаряде прорубались отверстия для рук. Виды штанг древности можно было классифицировать по весу, материалу и форме снаряда.

Первые упоминания об использовании предметов походящих на современные штанги можно найти в летописях средневековой Англии XIV-XV ст. Есть упоминания, что матросы английского флота соревновались в поднятии тяжестей прикрепленных к концам железного прута. В качестве блинов использовались ядра разного диаметра, которые имели заранее отлитое отверстие и надевались на концы стального прута, также есть поминание об использовании мешков с дробью, как противовеса для штанги.

Своему возникновению термин штанга ( stange – стержень, прут ) обязан изобретательным немцам, которые в 1896 году изобрели разборную штангу, веса которой можно было наращивать и менять. В этом же году состоялись Олимпийские игры где новинку опробовали и по достоинству оценили.

Но настоящим прорывом в штангостроении можно назвать изобретение проворачивающейся штанги инженером Бергом (Германия), у которой гриф находился в руках атлета, а диски и места их крепления свободно двигались по мере движения спортивного снаряда по заданной траектории. Впервые такую штангу можно было увидеть на чемпионате Европы в 1929 году.

Кстати, стоит отметить что к видам штанг и их истории развития можно отнести штангу Краевского, которого считают отцом русской атлетики. Он разработал гриф с тремя отметками – один по центру для подъема одной рукой и две отметки ближе к краям для удерживания снаряда обеими руками. Позднее ее улучшил Ян Спарре и Кошелев, а сама штанга плотно вошла в использование практически на всех турнирах и чемпионатах мира.

Кстати, если вы видите на грифе отметки о которых мы говорили выше то скорее всего перед вами штанга созданная по чертежам Краевского.

Виды Штанг. Типы грифов

Классифицировать штанги правильнее всего по типам грифов, ведь именно этот показатель лучше всего отображает, для чего данный спортивный снаряд предназначен. Кроме типов существует также разновидности наката (рифления) штанги, из какого материала создана (тип стали) и конечно же сфера применения того или иного вида штанг.

Олимпийская штанга

Самой уважаемой и популярной считается олимпийская штанга, все без исключения хотят работать именно ею в тренажерных залах. Владельцы клубов покупают в основном один или два таких экземпляра в силу их дороговизны. Набор блинов с олимпийским грифом может стоить несколько тысяч долларов, к примеру знаменитые штанги Eleiko.

Идеально сбалансированы, имеют мягкий накат, разметку Краевского, созданы из лучших образцов стали, что обеспечивает должную амортизацию и прочность на излом. Места крепления блинов, называемые втулками, крепятся на подшипниках к грифу, что позволяет весу вращаться независимо друг от друга и собственно от самого грифа.

Олимпийская штанга строго стандартизирована по весу и размерам, так что вы можете быть на сто процентов уверены что жмете или тяните именно тот вес, который набрали на гриф.

    Масса грифа – 20кг
  • Длина грифа – 220см
  • Диаметр грифа – 28мм
  • Посадочные втулки – 50мм
  • Блины – 25, 20, 15, 10, 5, 2.5, 1.25, 0.5, 0.025 кг.
  • Вес замка – 2.5кг

Штанга для пауэрлифтинга

Пауэрлифтинг это спорт в котором преобладает ярко выраженная тяга к большим весам и экстремальным нагрузкам. Обыкновенная штанга тут не подойдет, так как банально переломается пополам.

Штанги, которые используют серьезные ребята с виду очень похожи на олимпийские, но в отличии от последних гораздо жестче, так как требуется повышенная прочность спортивного снаряда. Олимпийский гриф пружинит при выполнении упражнений, но с большими весами пауэрифтинга он попросту может переломаться, а это уже риск для жизни атлета.

  • Масса грифа – 20кг
  • Длина грифа – 220см
  • Диаметр грифа – 29мм
  • Посадочные втулки – 50мм
  • Блины – 50, 25, 20, 15, 10, 5, 2.5, 1.25 кг.
  • Вес замка – 2.5кг

Как видите все идентично олимпийке с той лишь разницей, что есть блины в 50 кг, диаметр грифа больше и накат на грифе более крупнозернистый + практически отсутствуют колебательные движения грифа при работе с ним.

Стандартная штанга

Вообще термин стандартная штанга скорее условный, под ним можно понимать любую штангу с прямым грифом не похожую на олимпийскую. Производителей много и каждый создает что то свое, но есть все же некоторые особенности которыми можно обозначит данную категорию, это гриф диаметром не более 25 мм, при чем втулки могут иметь такой же диаметр, а вес грифа колеблется от 10 до 20 в зависимости от потребностей потребителя. Ну и скорее всего стандартная штанга это спортивный снаряд у которого либо нет посадочных втулок вообще либо они монолитно влиты в тело грифа.

  • Масса грифа – 10-20кг
  • Длина грифа – 150-220см
  • Диаметр грифа – 20-25мм
  • Посадочные втулки – 20-50мм (не стандартизированы)
  • Блины – 50, 25, 20, 15, 10, 5, 2.5 кг.
  • Вес замка – 2.5кг или 1 кг

Штанга для приседаний

Со штангой для приседания все очень сложно, тут каждая федерация пауэрлифтинга имеет свои стандарты. К примеру, федерация WPC требует чтобы толщина грифа не превышала 32 мм, втулки не длиннее 508 мм, а общая длинна грифа не должна превышать 2400 мм при массе с замками не более 30 кг.

Но такой гриф запрещен в IPF, у тех там вообще свои стандарты, вообщем это тема отдельной статьи, но вы должны знать что такие штанги существуют, они очень специфичны но все же существуют.

Штанга для становой тяги

Та же история что и со штангой для приседов, но с той лишь разницей что для тяги используют мягкие и пружинистые грифы с крупной насечкой, так как прогиб штанги немного уменьшает амплитуду подъема за счет чего можно больше поднять.

Олимпийская штанга для женщин

Копия олимпийки мужской но немного короче – 205 см, а также легче – 15 кг, и меньший диаметр – 25 мм. Отсутствует также и центральная насечка, в силу того что упражнения одной рукой с такого рода грифами уже не выполняются женщинами.

  • Масса грифа – 15кг
  • Длина грифа – 205см
  • Диаметр грифа – 25мм
  • Посадочные втулки – 50мм
  • Блины – 25, 20, 15, 10, 5, 2.5, 1.25, 0.5, 0.025 кг.
  • Вес замка – 2.5кг

Тренировочная штанга

Стоит все таки упомянуть данный вид штанги, хотя он и перекликается со стандартной штангой по многим параметрам. Используют тренировочные штанги в широком диапазоне упражнений, и тут есть два стандарта:

Европейский

  • Масса грифа – 5-10 кг
  • Длина грифа – 120-180 см
  • Диаметр грифа – 30 мм
  • Блины – 25, 20, 15, 10, 5, 2.5 кг.
  • Вес замка – 2.5кг

Американский

  • Масса грифа – 5-10 кг
  • Длина грифа – 120-180 см
  • Диаметр грифа – 25 мм
  • Блины – 25, 20, 15, 10, 5, 2.5 кг.
  • Вес замка – 2.5кг

Как видим практически одинаковые виды штанг за исключением нескольких деталей.

Виды штанги о которых мы говорили классифицированы по функционалу, но кроме этого существует несколько вариантов исполнения грифов, что позволяет расширить возможности спортивных снарядов и применять их в более широком диапазоне упражнений.

EZ – гриф

Две латинские буквы EZ это сокращение от английского слова easy, что значит легко. В данном случае имеется ввиду изогнутая форма грифа, которая за счет изменения угла хвата облегчает выполнение упражнений.

Долгое время атлеты испытывали дискомфорт при работе с прямыми грифами в таких упражнениях как подъем на бицепс, французский жим, трицепс из-за головы, узкий жим и пр. до тех пор пока кому то в голову не взбрело немного изменить форму грифа. Места, де атлет держится за гриф сделали под углами, что позитивным образом сказалось на комфорте выполнения упражнения, перестало выламывать кисти рук.

Т- гриф

Т-гриф стал крайне популярен в большинстве тренажерных залов, благодаря ему можно крайне эффективно тренировать мышцы спины. Выглядит Т-гриф как вы наверное догадываетесь как буква Т основание которой прикреплено к раме, а в верхней части крепится груз в виде блинов.

Трэп-гриф

Довольно интересное приспособление представляющее из себя шестигранник с приваренными посадочными втулками по краям для удерживания груза. В дословном переводе трэп trap это ловушка, имеется ввиду что шестигранник как бы замкнутый со всех сторон.

Универсальное средство для прокачки рук, но можно умудриться и становую тягу делать им. Примечательно что трэп-грифом можно прокачать самые труднодоступные участки бицепсов и трицепсов, крайне эффективная шуковина.

W- образный гриф

Еще одним видом штанги можно назвать разновидность EZ грифа, так называемый W – гриф. Отличается он от своего сородича более гнутой формой, которая изменяет ухо хвата грифа и соответственно снимает нагрузку с кистей рук, а также задействует разные пучки мышц рук.

Как видите виды штанг есть самые причудливые и разнообразные, начиная от серьезных стандартов олимпийских грифов и заканчивая обыкновенными тренировочными грифами. У каждого типа грифа свое назначение, к примеру прокачивать бицепс стоя олимпийской штангой можно но это крайне не удобно, так как ее длина 220 см будет наоборот мешать, а не помогать.

Любой более менее себя уважающий тренажерный зал должен иметь два три олимпийских комплекта, ибо как серьезные дяди не смогут водрузить 200-280 на простую тренировочную штангу банально разломав ее пополам.

Обязательно обратите внимание на наличие таких видов штанг как EZ, T, и W – образные, так как именно они зачастую используются для качественной прокачки рук, как бицепсов так и трицепсов.

Штанги для приседов или становых тяг это диковинка, которой может и не быть в зале, но это не беда, если вы не чемпион мира по пауэрлифтингу.

По видам штанг все. Есть еще конечно совсем диковинные виды штанг но это скорее эксклюзив который вы не найдете нигде, кроме одно двух залов на планете, а значит и говорить о них нет смысла.

Если знаете больше, пишите в комментариях или на нашем форуме.

Помоги проекту — поделись новостью в соц сетях

king-of-fitness.com

Какие бывают грифы для штанги

Человека, который впервые пришел в тренажерный зал, может ждать сюрприз: грифы для штанги бывают разной длины, различного веса и используются для выполнения разных видов упражнений. Разобраться в их разновидностях поможет сегодняшняя статья.

Олимпийский гриф для штанги

Прямой олимпийский гриф

Классический вид грифа, без которого не обходится ни одна полноценная тренировка.

Вес: 20 кг

Длина: 2,2 м

Диаметр: 28 мм

Используется в комплекте с блинами диаметром 50 см. Максимальный вес составляет около 400 кг.

Также есть «женский» вариант олимпийского грифа, его вес составляет 15 кг, длина – 2,5 м, диаметр – 25 мм. Гриф весом 9 кг используется для подготовки юных спортсменов.

Олимпийский гриф необходим для выполнения базовых упражнений: жима лежа, приседаний, становой тяги. Также его можно применять для жима стоя и выполнять с ним олимпийские упражнения, такие как рывок и толчок.

Гриф для пауэрлифтинга

Гриф для пауэрлифтинга

Такой гриф редко можно встретить в рядовом тренажерном зале, если только он не имеет специализацию по силовому троеборью. Гриф для пауэрлифтинга имеет большую жесткость по сравнению с олимпийским, поэтому позволяет работать с большими весами.

Вес: 20–22 кг

Длина: 2,2 м

Диаметр: 29–30 мм

Максимальный вес для такого грифа составляет 500–600 кг. Он используется для выполнения трех базовых упражнений пауэрлифтинга: приседаний со штангой на спине, жима лежа, тяга штанги.

Прямой тренировочный гриф

Прямой тренировочный гриф

Существует несколько основных разновидностей этого грифа:

  • Длина – 200 см, вес – 10 кг.
  • Длина – 180 см, вес – 8 кг.
  • Длина – 150 см, вес – около 7 кг.
  • Длина 120–125 см, вес – около 6 кг.

Диаметр всех грифов совпадает с олимпийским. В отличие от него, они более компактны, что позволяет их использовать для домашних тренировок.

Двухметровые грифы используются для базовых упражнений со штангой. Грифы длиной 150–180 см подходят для различных видов жимов, выпадов, тяги в наклоне. Изредка их применяют для выполнения изолированных упражнений на мышцы рук.

Мелкие грифы используют для упражнений, которые задействуют одну мышцу, например бицепс.

Определить, необходим вам такой гриф для тренировок или олимпийский, можно только опытным путем.

Гриф для параллельного хвата

Гриф для параллельного хвата

Вес: 5–7 кг

Длина: 85–90 см

Диаметр: 28 мм

Также бывают более длинные и тяжелые варианты. Гриф имеет две параллельные ручки посередине. Нужен для проработки трицепсов, иногда с ним выполняют подъемы на бицепс.

EZ-образный гриф

EZ-образный гриф

Этот снаряд создан для людей, у которых ограниченная подвижность в области кистей рук или слабые предплечья. Он позволяет нагружать бицепс в таких упражнениях, как французский жим лежа или подъем штанги на бицепс, без возникновения излишней нагрузки в области запястий и предплечий.

Вес: 5–7 кг

Длина: 1,2 м

Диаметр: 28 мм

W-образный гриф

W-образный гриф

Используется преимущественно для выполнения французского жима лежа. Он увеличивает эффективность данного упражнения: возможность выполнять это упражнение нейтральным хватом, когда ладони смотрят вперед, усиливает нагрузку на трицепс.

Вес: 5–7 кг

Длина: 1,2 м

Диаметр: 28 мм

Т-образный гриф

Т-образный гриф

Основой для него обычно становится стандартный олимпийский гриф или один из вариантов тренировочного. Фактически это уже не обычная штанга, а тренажер, так как один конец укреплен на железной стойке, а ко второму прикрепляются блины.

Тяга Т-грифа к поясу в наклоне считается одним из лучших упражнений для укрепления спины. Иногда его используют для отработки ударных и толчковых движений в единоборствах.

Трэп-гриф

Трэп-гриф

Необычный ромбовидный гриф, который используется для выполнения базовых упражнений со штангой, в том числе новичками: считается, что делать становую тягу с ним более безопасно, так как из-за его формы нагрузка на поясничный отдел уменьшается. Также с ним выполняются шраги, то есть подъем плеч для проработки трапециевидных мышц, и упражнение «походка фермера» – перенос штанги с одного места на другое.

Вес: 15 кг

Длина: 1,6 м

Диаметр: 28 мм

Аксель-гриф

Аксель-гриф

Имеет увеличенный до 50 мм диаметр, может быть разной длины (от 160 до 180 см) и различного веса (12–15 кг).

Используется для отработки силы хвата, так как за счет большого диаметра его сложнее удерживать.

Большой выбор снарядов и инвентаря для занятий фитнесом вы найдете в каталоге Atemi.

www.atemi.ru

Изолирующая штанга: назначение, устройство, виды, испытания

В электрических установках существует ряд ситуаций, когда определенная работа выполняется непосредственно под напряжением. Сюда же относятся все манипуляции, при которых на отключенных токоведущих звеньях цепи устанавливается переносное заземление. Так как даже на отключенной электроустановке может быть наведенное напряжение, остаточный потенциал, которые несут угрозу человеческой жизни и здоровью. Поэтому среди средств для обеспечения безопасности персонала в таких ситуациях особо выделяется изолирующая штанга.

Что такое изолирующая штанга?

Изолирующая штанга представляет собой такую категорию инструмента, который позволяет изолировать работника от токоведущих элементов. Конструктивно представляет собой длинный шест из нескольких частей, размеры и отдельные элементы которых могут отличаться в зависимости от особенностей конкретного устройства или линии, для которых такая штанга применяется.

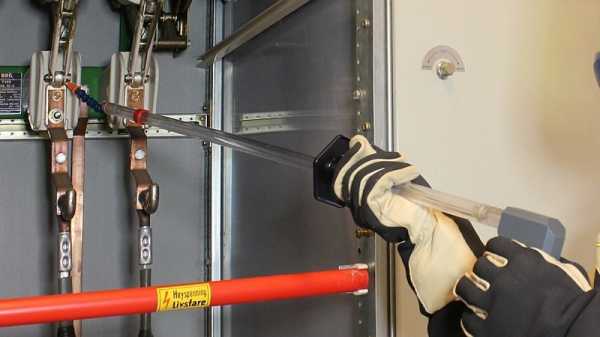

Рис.1: Работа изолирующей штангой

Назначение

В зависимости от возникающих ситуаций изолирующая штанга может применяться для решения различных задач. А некоторые модели могут комплектоваться даже набором сменных головок. На практике изолирующие штанги могут быть предназначены для:

  • Установки переносных заземлений – на обесточенных токоведущих участках для предотвращения поражения персонала электрическим током в случае неполного отключения выключателя или хотя бы одного из ножей разъединителя, от наведенного и статического потенциала.
  • Установки предохранителей – используется для электроустановок напряжением более 1кВ. При этом устанавливается специальный наконечник с мягкой прокладкой, которая предотвращает механическое повреждение колбы предохранителя.
  • Переключения разъединителей – в случае, когда конструктивное исполнение самой электроустановки позволяет производить манипуляции изолирующей штангой, может выполняться довод или включение ножей.
  • Проверки изоляции – применяется для измерения изоляции на отдельных изоляторах в гирляндах. К щупам подключаются испытательные провода от измерительных приборов. Для проверки испытательное напряжение подводится к каждой тарелке поочередно посредством перемещения изолирующей штанги. Также задействуется и для других измерений.
  • Опробования отсутствия напряжения – может использоваться вместо указателя напряжения в тех линиях, где приближение к токоведущему элементу затруднено большим расстоянием. При этом на изолирующую штангу устанавливается специальная головка, выдающая сигнал, в случае наличия напряжения в линии. Рис. 2: опробование отсутствия напряжения
  • Поиска мест ослабления крепления – изолирующей штангой можно проверить узлы фиксации шин, в случае появления дребезга, нагрева или других тревожных сигналов. При этом шина прижимается посредством металлического элемента, после чего сравнивается ее состояние.
  • Освобождения от действия тока – в случае падения провода на электроустановку или человека можно удалить его с пострадавшего посредством изолирующей штанги и отвести в сторону на безопасное расстояние. Рис. 3: освобождение от тока изолирующей штангой

Устройство

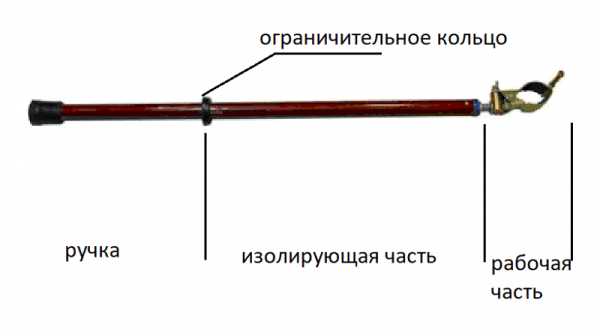

Рис. 4: Устройство изолирующей штанги

Конструктивно такое изолирующее приспособление можно разделить на три основные участка:

  • Рабочий – представляет собой металлический наконечник с различной конфигурацией, в зависимости от назначения изолирующей штанги.
  • Изолирующий – предназначен для ограждения работника от участка электроустановки под напряжением, на котором производятся манипуляции. Изготавливается из диэлектрического материала. Длина изоляционного участка должна соответствовать напряжению, для которого используется.
  • Ручка – как и предыдущий участок выполняется из изоляционных материалов, вместе они могут представлять монолитный стержень. Всегда ручка и изолирующая часть разделяются ограничительным кольцом, которое предназначено для предотвращения проскальзывания рук на опасное расстояние.

В зависимости от конкретной модели могут выделяться  монолитные, складные или телескопические конструкции. Та или иная конструкция может применяться в зависимости от необходимой длины или местных условий. В соответствии с их назначением выделяют несколько видов.

Виды

Все изолирующие штанги можно подразделить на следующие виды:

  • Оперативная – применяется для выполнения различных операций с токоведущими элементами. На практике оперативными штангами переключают разъединители, чистят изоляцию и убирают какие-либо засорители, проверяют отсутствие напряжения, меняют разрядники и т.д.
  • Измерительная – предназначена для выполнения измерений, контроля изоляторов в цепях, находящихся под напряжением. Измерительные штанги, в отличии от остальных комплектуются специальной насадкой или измерительной головкой.
  • Ремонтная – применяется для монтажа или выполнения ремонта, который осуществляется в непосредственной близи к частям, находящимся под напряжением.
  • Универсальная – позволяет решать достаточно широкий спектры задач и комплектуется набором сменных инструментов. Который применяется в зависимости от выполняемой операции. В промышленности они получили название штанги ШИУ.

Не зависимо от вида, для обеспечения заявленных изготовителем защитных параметров эти приспособения обязательно подвергаются как внешнему осмотру перед непосредственным применением, так и периодическим испытаниям на электрическую прочность.

Методика испытания

При проведении электрических испытаний на изолирующие звенья подается повышенное напряжение. Для моделей на напряжение в пределах от 1 до 35 кВ подается трехкратное линейное напряжение, но не менее 40 кВ .Для изолирующих штанг на 110 кВ и более их электрическая изоляция проверяется трехкратным фазным напряжением. Подача напряжения должна осуществляться на изолирующий участок от кольца до рабочего наконечника в течении 5 минут установкой переменного тока на 50 Гц.

Испытания оперативной штанги должны проводится не реже, чем один раз в 24 месяца, а измерительной не реже одного раза в 12 месяцев.

Требования к изолирующим штангам

Согласно установленным нормам эти приспособления должны соответствовать таким требованиям:

  • Каждая модель должна включать в себя не менее трех частей. При необходимости удлинения или складывания в составных штангах может применяться и большее число элементов, но без ущерба изоляционному промежутку.
  • Конструкция рабочего наконечника должна надежно крепиться к изолирующему элементу, не допуская шаткости или хода.
  • Наконечник должен четко захватывать элемент, для которого он предназначен – предохранители, ножи разъединителя, зажимы проводов и прочие. Запрещается использовать конкретную штангу или насадку не по назначению.
  • По отношению к защитным заземлениям, конструкция штанги должна надежно фиксировать шлейф заземления для закручивания и откручивания зажима.
  • Конструкция заземления и точки его фиксации должны предотвращать выпадение зажима, которое может произойти от динамического удара, когда они проводят ток кз.
  • Усилие, прикладываемое к ручке не должно быть более 80 Н для измерительных и не более 160 Н для всех остальных. Штангой должен оперировать один работник, только для моделей на 500 кВ и более ее раскладкой и установкой должны управлять одновременно два человека.

Правила использования

Рис. 5: как пользоваться изолирующей штангой

Для обеспечения безопасности во время каких-либо манипуляций необходимо соблюдать ряд правил. Так, в электроустановках более 1 кВ обязательно необходимо надевать диэлектрические перчатки и щиток на лицо. Так как в случае наличия напряжения на элементах электроустановки перчатки выполняют роль дополнительного защитного приспособления, призванного предотвратить попадание потенциала на человека при любых внештатных ситуациях. Сами перчатки, как и изолирующая штанга должны проверятся перед началом работы на целостность и соответствие сроков испытаний.

Если в ходе работ было повреждено лаковое покрытие на изолирующих элементах, то такую штангу необходимо изъять для ремонта. А после того как лаковый участок будет восстановлен, она должна пройти внеочередное испытание. Если же перед началом работ обнаружены трещины, сколы или более серьезные повреждения, то такое устройство должно окончательно изыматься.

Категорически запрещено выполнять какие-либо манипуляции оперативными, измерительными или контрольными штангами с лестниц, подставок и прочих конструкций, которые снижают устойчивость работника. Так как в случае, если человек оступится или пошатнется, высока вероятность того, что он упадет и может попасть под напряжение.

Следует отметить, что все изолирующие штанги периодически должны очищаться от всевозможных загрязнителей, которые могут скапливаться на их поверхности. Так как пыль, влага и прочие вещества становятся проводниками электротока. А для полых трубчатых конструкций необходимо очищать и внутреннюю поверхность, дабы предотвратить вероятность пробоя по внутренней поверхности.

Категорически запрещено выполнение работ с такими приспособлениями во время обильного дождя, выпадения снега, тумана. Так как осадки образуют проводящий слой на поверхности, который способен свести на нет диэлектрические свойства.

К месту работ телескопические и складные штанги должны транспортироваться только в сложенном состоянии. А непосредственно на месте приводиться в разложенное состояние. Перенося изолирующие штанги в пределах ОРУ и помещений с электроустановками, они должны находиться в горизонтальном положении параллельно земле. Чтобы исключить случайное касание токоведущих элементов, особенно тех, которые не соответствуют классу модели, и предотвратить перекрытие изоляционного слоя.

Из соображений безопасности запрещено наматывать на изолирующую штангу переносное заземление. Оба защитных средства должны переноситься по отдельности.

Видео по теме



www.asutpp.ru

Виды штанг



Для многих людей штанга представляется обыкновенным спортивным снарядом, и ничего интересного в ней нет. Но! Так думают обыкновенные люди, а не спортсмены, для которых виды штанг играют крайне важную роль в достижении того или иного результата.

Виды штанг. История

Говоря обыкновенным языком, штанга это металлический стержень, концы которого приспособлены для закрепления на них разного рода утяжелителей. В древние времена как такового понятия штанга не было, а атлеты древности использовали металлические, деревянные, а также каменные пруты, балки или колоды.

Древний Египет и Греция, где существовал какое то время культ силы и красоты тела имеют некоторые упоминания о спортивных снарядах той эпохи. Зачастую штанга представляла круглую или квадратную балку или колоду длинной до 3 м и диаметром не более 40-50 см, в некоторых случаях в снаряде прорубались отверстия для рук. Виды штанг древности можно было классифицировать по весу, материалу и форме снаряда.

Первые упоминания об использовании предметов походящих на современные штанги можно найти в летописях средневековой Англии XIV-XV ст. Есть упоминания, что матросы английского флота соревновались в поднятии тяжестей прикрепленных к концам железного прута. В качестве блинов использовались ядра разного диаметра, которые имели заранее отлитое отверстие и надевались на концы стального прута, также есть поминание об использовании мешков с дробью, как противовеса для штанги.

Своему возникновению термин штанга ( stange – стержень, прут ) обязан изобретательным немцам, которые в 1896 году изобрели разборную штангу, веса которой можно было наращивать и менять. В этом же году состоялись Олимпийские игры где новинку опробовали и по достоинству оценили.

Но настоящим прорывом в штангостроении можно назвать изобретение проворачивающейся штанги инженером Бергом (Германия), у которой гриф находился в руках атлета, а диски и места их крепления свободно двигались по мере движения спортивного снаряда по заданной траектории. Впервые такую штангу можно было увидеть на чемпионате Европы в 1929 году.

Кстати, стоит отметить что к видам штанг и их истории развития можно отнести штангу Краевского, которого считают отцом русской атлетики. Он разработал гриф с тремя отметками – один по центру для подъема одной рукой и две отметки ближе к краям для удерживания снаряда обеими руками. Позднее ее улучшил Ян Спарре и Кошелев, а сама штанга плотно вошла в использование практически на всех турнирах и чемпионатах мира.

Кстати, если вы видите на грифе отметки о которых мы говорили выше то скорее всего перед вами штанга созданная по чертежам Краевского.

Виды Штанг. Типы грифов

Классифицировать штанги правильнее всего по типам грифов, ведь именно этот показатель лучше всего отображает, для чего данный спортивный снаряд предназначен. Кроме типов существует также разновидности наката (рифления) штанги, из какого материала создана (тип стали) и конечно же сфера применения того или иного вида штанг.

Олимпийская штанга

Самой уважаемой и популярной считается олимпийская штанга, все без исключения хотят работать именно ею в тренажерных залах. Владельцы клубов покупают в основном один или два таких экземпляра в силу их дороговизны. Набор блинов с олимпийским грифом может стоить несколько тысяч долларов, к примеру знаменитые штанги Eleiko.

Идеально сбалансированы, имеют мягкий накат, разметку Краевского, созданы из лучших образцов стали, что обеспечивает должную амортизацию и прочность на излом. Места крепления блинов, называемые втулками, крепятся на подшипниках к грифу, что позволяет весу вращаться независимо друг от друга и собственно от самого грифа.

Олимпийская штанга строго стандартизирована по весу и размерам, так что вы можете быть на сто процентов уверены что жмете или тяните именно тот вес, который набрали на гриф.

    Масса грифа – 20кгДлина грифа – 220см
    Диаметр грифа – 28мм
    Посадочные втулки – 50мм
    Блины – 25, 20, 15, 10, 5, 2.5, 1.25, 0.5, 0.025 кг.
    Вес замка – 2.5кг

Штанга для пауэрлифтинга

Пауэрлифтинг это спорт в котором преобладает ярко выраженная тяга к большим весам и экстремальным нагрузкам. Обыкновенная штанга тут не подойдет, так как банально переломается пополам.

Штанги, которые используют серьезные ребята с виду очень похожи на олимпийские, но в отличии от последних гораздо жестче, так как требуется повышенная прочность спортивного снаряда. Олимпийский гриф пружинит при выполнении упражнений, но с большими весами пауэрифтинга он попросту может переломаться, а это уже риск для жизни атлета.

    Масса грифа – 20кг
    Длина грифа – 220см
    Диаметр грифа – 29мм
    Посадочные втулки – 50мм
    Блины – 50, 25, 20, 15, 10, 5, 2.5, 1.25 кг.
    Вес замка – 2.5кг

Как видите все идентично олимпийке с той лишь разницей, что есть блины в 50 кг, диаметр грифа больше и накат на грифе более крупнозернистый + практически отсутствуют колебательные движения грифа при работе с ним.

Вообще термин стандартная штанга скорее условный, под ним можно понимать любую штангу с прямым грифом не похожую на олимпийскую. Производителей много и каждый создает что то свое, но есть все же некоторые особенности которыми можно обозначит данную категорию, это гриф диаметром не более 25 мм, при чем втулки могут иметь такой же диаметр, а вес грифа колеблется от 10 до 20 в зависимости от потребностей потребителя. Ну и скорее всего стандартная штанга это спортивный снаряд у которого либо нет посадочных втулок вообще либо они монолитно влиты в тело грифа.

    Масса грифа – 10-20кг
    Длина грифа – 150-220см
    Диаметр грифа – 20-25мм
    Посадочные втулки – 20-50мм (не стандартизированы)
    Блины – 50, 25, 20, 15, 10, 5, 2.5 кг.
    Вес замка – 2.5кг или 1 кг

Штанга для приседаний

Со штангой для приседания все очень сложно, тут каждая федерация пауэрлифтинга имеет свои стандарты. К примеру, федерация WPC требует чтобы толщина грифа не превышала 32 мм, втулки не длиннее 508 мм, а общая длинна грифа не должна превышать 2400 мм при массе с замками не более 30 кг.

Но такой гриф запрещен в IPF, у тех там вообще свои стандарты, вообщем это тема отдельной статьи, но вы должны знать что такие штанги существуют, они очень специфичны но все же существуют.

Штанга для становой тяги

Та же история что и со штангой для приседов, но с той лишь разницей что для тяги используют мягкие и пружинистые грифы с крупной насечкой, так как прогиб штанги немного уменьшает амплитуду подъема за счет чего можно больше поднять.

Олимпийская штанга для женщин

Копия олимпийки мужской но немного короче – 205 см, а также легче – 15 кг, и меньший диаметр – 25 мм. Отсутствует также и центральная насечка, в силу того что упражнения одной рукой с такого рода грифами уже не выполняются женщинами.

    Масса грифа – 15кг
    Длина грифа – 205см
    Диаметр грифа – 25мм
    Посадочные втулки – 50мм
    Блины – 25, 20, 15, 10, 5, 2.5, 1.25, 0.5, 0.025 кг.
    Вес замка – 2.5кг

Тренировочная штанга

Стоит все таки упомянуть данный вид штанги, хотя он и перекликается со стандартной штангой по многим параметрам. Используют тренировочные штанги в широком диапазоне упражнений, и тут есть два стандарта:

Европейский

    Масса грифа – 5-10 кг
    Длина грифа – 120-180 см
    Диаметр грифа – 30 мм
    Блины – 25, 20, 15, 10, 5, 2.5 кг.
    Вес замка – 2.5кг

Американский

    Масса грифа – 5-10 кг
    Длина грифа – 120-180 см
    Диаметр грифа – 25 мм
    Блины – 25, 20, 15, 10, 5, 2.5 кг.
    Вес замка – 2.5кг

Как видим практически одинаковые виды штанг за исключением нескольких деталей.

Виды штанги о которых мы говорили классифицированы по функционалу, но кроме этого существует несколько вариантов исполнения грифов, что позволяет расширить возможности спортивных снарядов и применять их в более широком диапазоне упражнений.

EZ – гриф

Две латинские буквы EZ это сокращение от английского слова easy, что значит легко. В данном случае имеется ввиду изогнутая форма грифа, которая за счет изменения угла хвата облегчает выполнение упражнений.

Долгое время атлеты испытывали дискомфорт при работе с прямыми грифами в таких упражнениях как подъем на бицепс, французский жим, трицепс из-за головы, узкий жим и пр. до тех пор пока кому то в голову не взбрело немного изменить форму грифа. Места, де атлет держится за гриф сделали под углами, что позитивным образом сказалось на комфорте выполнения упражнения, перестало выламывать кисти рук.

Т- гриф

Т-гриф стал крайне популярен в большинстве тренажерных залов, благодаря ему можно крайне эффективно тренировать мышцы спины. Выглядит Т-гриф как вы наверное догадываетесь как буква Т основание которой прикреплено к раме, а в верхней части крепится груз в виде блинов.

Трэп-гриф

Довольно интересное приспособление представляющее из себя шестигранник с приваренными посадочными втулками по краям для удерживания груза. В дословном переводе трэп trap это ловушка, имеется ввиду что шестигранник как бы замкнутый со всех сторон.

Универсальное средство для прокачки рук, но можно умудриться и становую тягу делать им. Примечательно что трэп-грифом можно прокачать самые труднодоступные участки бицепсов и трицепсов, крайне эффективная шуковина.

Еще одним видом штанги можно назвать разновидность EZ грифа, так называемый W – гриф. Отличается он от своего сородича более гнутой формой, которая изменяет ухо хвата грифа и соответственно снимает нагрузку с кистей рук, а также задействует разные пучки мышц рук.

Как видите виды штанг есть самые причудливые и разнообразные, начиная от серьезных стандартов олимпийских грифов и заканчивая обыкновенными тренировочными грифами. У каждого типа грифа свое назначение, к примеру прокачивать бицепс стоя олимпийской штангой можно но это крайне не удобно, так как ее длина 220 см будет наоборот мешать, а не помогать.

Любой более менее себя уважающий тренажерный зал должен иметь два три олимпийских комплекта, ибо как серьезные дяди не смогут водрузить 200-280 на простую тренировочную штангу банально разломав ее пополам.

Обязательно обратите внимание на наличие таких видов штанг как EZ, T, и W – образные, так как именно они зачастую используются для качественной прокачки рук, как бицепсов так и трицепсов.

Штанги для приседов или становых тяг это диковинка, которой может и не быть в зале, но это не беда, если вы не чемпион мира по пауэрлифтингу.

По видам штанг все. Есть еще конечно совсем диковинные виды штанг но это скорее эксклюзив который вы не найдете нигде, кроме одно двух залов на планете, а значит и говорить о них нет смысла.

Если знаете больше, пишите в комментариях или на нашем форуме


sila-plus.ru


Отправить ответ

avatar
  Подписаться
Уведомление о
