Скамья для жима своими руками, модификации, советы по изготовлению

Многие хотят иметь красивое тело с рельефными мышцами. К сожалению, не у всех есть возможность посещать спортзал, где имеются специальные снаряжения. Держать тело в тонусе помогут занятия на самодельных тренажерах, таких как скамья для жима своими руками – изготовить ее собственноручно совсем не сложно. Она предназначена для тренировки разных групп мышц, и даже в кругах профессиональных атлетов считается эффективным спортивным снарядом.

Модификации конструкции

Скамейки для жима подразделяются на два вида: горизонтальные и регулируемые. Они отличаются как визуально, так и функционально. Горизонтальная скамья для жима лежа на четырех фиксированных опорах – самая простая базовая конструкция. Она подразумевает только лежачее положение пользователя во время тренировки. Такой спортивный инвентарь малофункционален и подходит в основном для проработки грудных мышц, а также фронтальных дельтовидных.

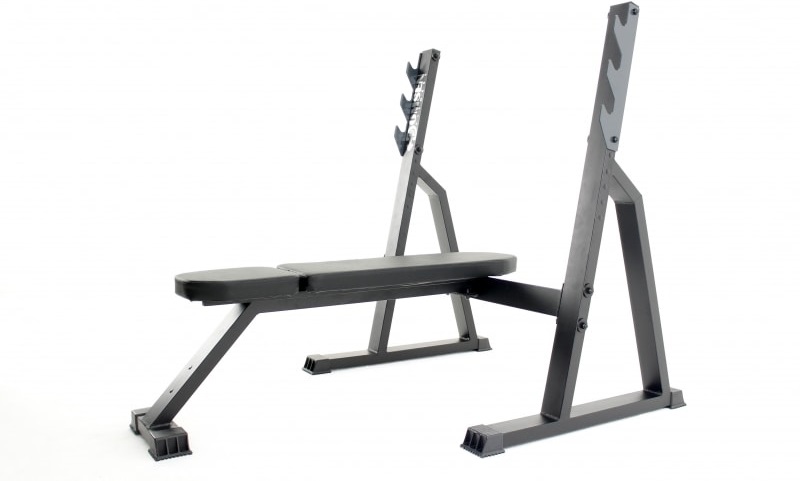

В конструкции с тремя опорами две стойки служат для установки различного снаряжения и лепестков для штанги. Чаще всего ее комплектуют таким спортоборудованием:

• блоком для ног – предназначен для выполнения упражнений на бедра, икры, ягодицы, а также на скручивания для работы пресса;
• дополнительными поручнями – позволят эффективно тренировать нижнюю часть пресса;
• выдвигаемыми стойками – дают возможность выполнения упражнений со штангой без дополнительной страховки.
• брусьями – для отжиманий.

Эти и другие приспособления существенно расширяют функциональные возможности горизонтальной скамьи.

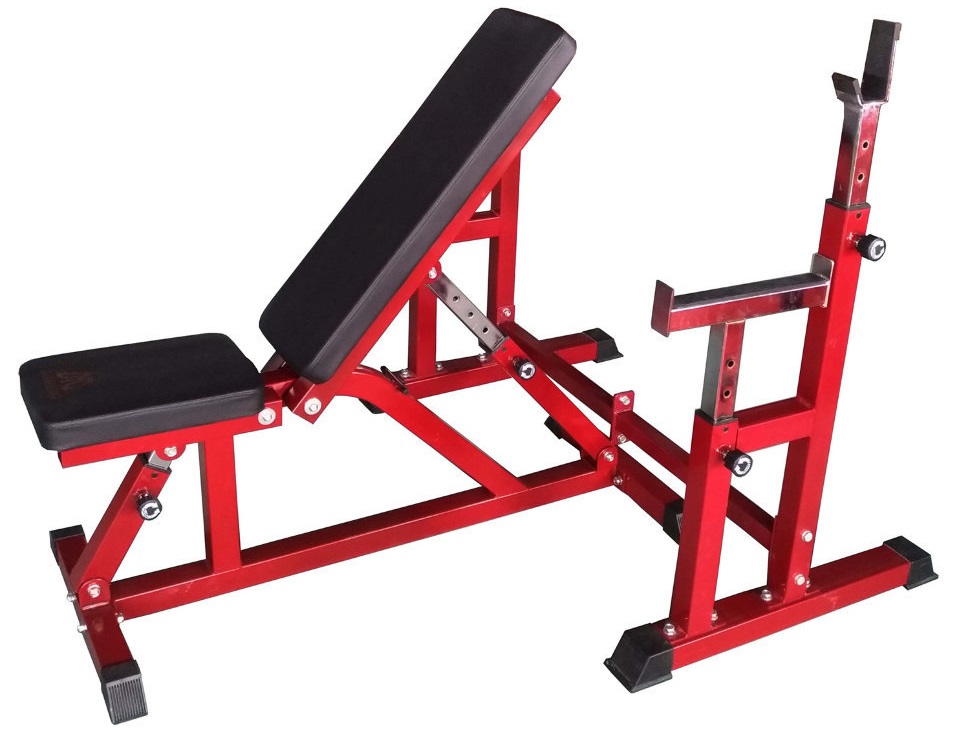

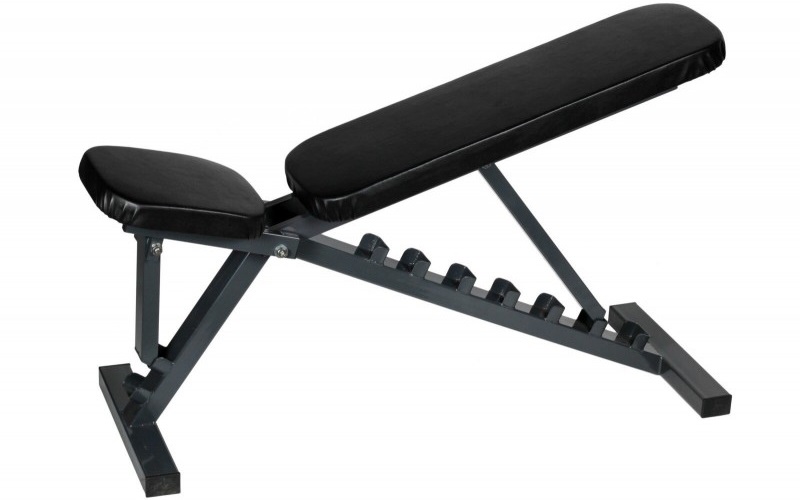

Еще один вид спортивного снаряда для жимов лежа – регулируемая скамья. В ней лежак (спинка) может настраиваться по высоте. В комплектацию входят стойки с различными приспособлениями: скобами, стопорами, фиксаторами. Занятия на такой скамье можно проводить как сидя, так и лежа, используя снаряжение для гантелей и штанги. На этом тренажере можно выполнять жим под разными углами, прокачивая многие группы мышц. Такая регулируемая скамейка наиболее удобна для установки в квартире и не требует использования других тренажерных снарядов, так как выполняет много функций.

Простая горизонтальная конструкция изготавливается достаточно легко. Однако при желании самостоятельно дополнить такую скамью вышеописанными приспособлениями и регулируемым лежаком потребуется намного больше усилий и сноровки.

Горизонтальная на четырех фиксированных опорах С тремя опорами Регулируемая

Разновидности

Скамьи для жима своими руками можно изготовить в двух вариантах:

• цельносварная конструкция;
• разборная на болтах.

У каждой из них есть свои преимущества и недостатки. Цельносварная скамья – это моноблок, который изготавливается методом сварки деталей. Ее основные преимущества – устойчивость и надежность, так как использованный метод крепления не позволит разойтись швам даже при больших нагрузках. Такая горизонтальная конструкция громоздкая, ее установка невозможна в небольших помещениях, что особенно важно в маленькой квартире. Функциональность ее также низкая, так как не позволяет использовать дополнительные приспособления. Такая силовая скамья конструктивно проста, что делает ее долговечной. Изготовить ее не сложно, если есть навыки работы со сварочным аппаратом.

Разборная скамья-трансформер является наилучшим вариантом установки в доме. Она компактна и не занимает много места. Функциональность ее выше, чем у моноблока. Если дополнить ее регулируемой спинкой, получится наклонная скамья. Это позволит выполнять разнообразные упражнения на группы мышц ног, рук, плеч и ягодиц, что дает комплексное развитие всей мышечной массы тела человека. Установить на место и разобрать ее возможно в считанные минуты. Сборка трансформера требует умения в использовании различных инструментов, таких как болгарка, дрель и другие. Изготовить ее сложнее, чем цельносварную модель.

Разборная на болтах Цельносварная конструкция

Материалы и инструменты

Основным материалом каркаса скамейки для жима лежа своими руками является профтруба размерами 4 х 4 см. Необходимо взять профиль со стенками не тоньше 2 мм. Для лепестков-держателей под штангу нужна полоса из стали шириной не меньше 4 см, толщиной 5 см.

Чтобы каркас выдерживал большой вес, материал изготовления должен обладать особой прочностью.

Для сборки лежака потребуются следующие материалы:

• листы стали толщиной 2 мм;
• отшлифованная доска;
• поролон толщиной 2 см;

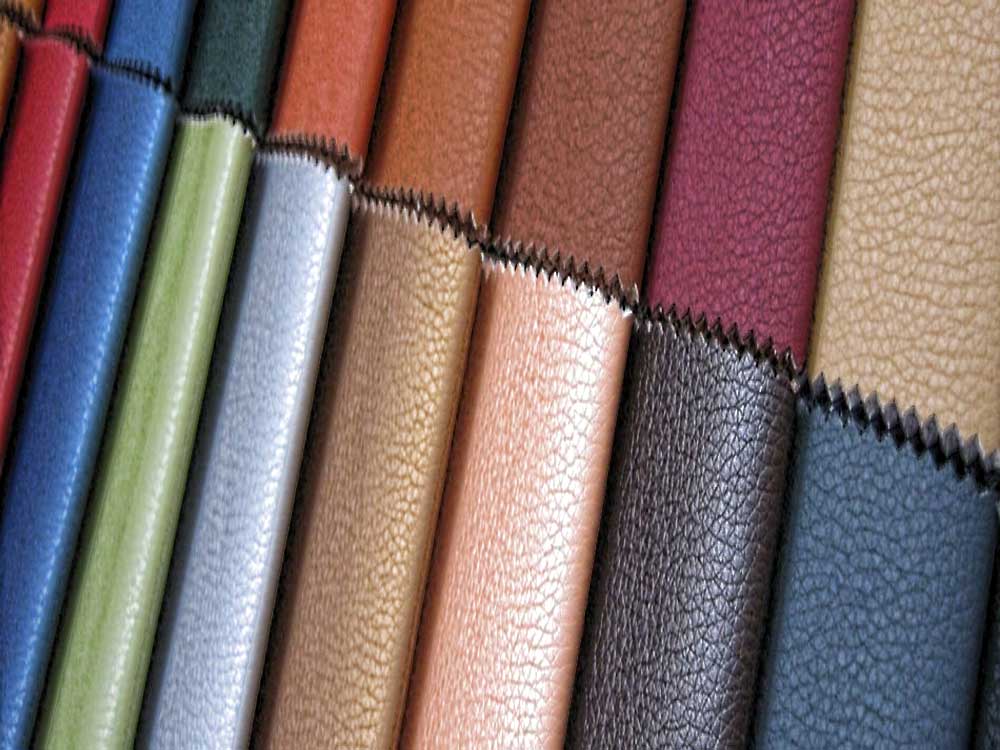

• прочный текстиль с водоотталкивающей пропиткой или кожзаменитель;
• клей универсальный.

В качестве креплений используются болты и гайки, а также петля для дверей, которой прикрепляется регулируемый лежак к основанию. Для работы по изготовлению скамьи потребуются следующие инструменты:

• тиски;
• нож;
• дрель;
• степлер;
• сварочный аппарат;
• болгарка.

Профтруба Листы стали Отшлифованная доска Поролон Обивочная ткань Инструменты для работы

Измерение параметров конструкции будет проводиться рулеткой. Если есть навыки работы с вышеперечисленными инструментами, то сделать своими руками скамью для жима не составит труда. Кроме профиля, каркас можно собрать из деревянных деталей. Материалы, которые потребуются для сборки подобной конструкции:

• деревянные бруски трех размеров: 2,5 х 5 х 9, 5 х 5 х 25, 10 х 10 х 250 см;
• фанерный щит размером 30 х 2 х 120 см;
• болты и гайки (М5 х 200 мм; М4 х 80 мм; М5 х 300 мм) – 4 штуки;
• шайбы из нейлона М5 – 8 штук, кузовные шайбы М5 – 14 штук;
• саморезы 80 мм – 4 штуки;
• накладка из резины для стоек.

Для финишной обработки потребуются пропитка, повышающая влагоустойчивость, лак для покраски готовой скамьи. Чтобы самодельная конструкция была более прочной, можно наряду с крепежом использовать клей. Необходимые инструменты при сборке изделия:

• циркулярный аппарат;
• пила или лобзик;
• стамеска;
• гаечные ключи;
• дрель;

Если выбраны неошкуренные деревянные бруски, то потребуется шлифовальная машинка.

Дерево – эко

mblx.ru

Скамья для жима и тренажер для пресса своими руками: чертежи, как сделать

Современная жизнь, с одной стороны, лишает человека большинства естественных физических нагрузок; с другой – швыряет в него пачками нагрузки психологические и эмоциональные. Поэтому держать себя в хорошей, как минимум, физической форме необходимо абсолютно всем. К чести теперешнего поколения, можно сказать, что ныне большинство людей понимает: в здоровом теле – здоровый дух. Также скоро начинают и понимать: физзарядки, гантелей и кистевого эспандера мало;

нужно больше работать с тяжестями на снарядах и тренажерах, так что требуется хотя бы скамья для жима.

Не только дух

Здоровое тело нужно и для развитого ума. Физически неразвитые выдающиеся ученые, инженеры, творческая интеллигенция, топ-менеджеры и бизнесмены – скорее исключение, чем правило. Лев Толстой в 60 крутил солнце на турнике. Нильс Бор, тот, что в школьных учебниках, был известным футболистом, играл за сборную Дании. С ним дело доходило до курьезов: когда Бор был удостоен Нобелевской премии, по физике, разумеется, копенгагенская «Тагебладетт» напечатала заметку, мол, вот хорошо, нашему форварду за футбол нобелевку дали. А «ботан» по «физике» зачастую оказывается таковым и в сферах деятельности, требующих умственного напряжения.

Мышцы брюшного пресса, как известно, качать труднее прочих, т.к. их концы непосредственно не связаны с костями.

В домашних условиях, занимаясь накачкой пресса без специального снаряжения, недолго и до грыжи. Поэтому нужна и скамья для пресса. Конструктивно тот и другой снаряды чаще всего объединяются в одно, с возможностью преобразования для тех или иных комплексов упражнений.

Спортивные скамейки – изделия технологически не из сложных. Описаний их в рунете достаточно, но более в ключе: выбирайте чертежи, а дальше – вот так надо пилить, вот так колотить, вот так винтить. Человек, заботящийся о своем физическом развитии, как правило, и с инструментом управляться умеет. Но как выбрать прототип, чтобы тренировки пошли на пользу? Как его доработать под свою биомеханику и биометрию? Какой образец более подойдет для тех или иных групп упражнений?

Настоящая публикация посвящена вопросам, как своими руками по обоснованно выбранному образцу сделать скамью для упражнений в предпочитаемом направлении физического развития, а затем на ее основе – домашний тренажер. Тем же, кто намерен проявить себя в спорте или бодибилдинге, позанимавшись на нем, не стыдно будет прийти в хорошо оснащенный профессиональный спортзал. А пока – материал рассчитан на начинающих атлетов и просто на людей, понявших: пользоваться благами цивилизации можно и нужно, но давать им превращать себя в задерганного «чайника» или квашню оплывшую – неправильно это.

Примечание: проблема домашних спортивных занятий в последнее время все острее встает и в сельской местности – «физики» и там убывает, стрессов прибывает, а до хорошо оборудованного спортзала бывает далековато.

Из чего выбирать

Домашняя скамья для жима лежа чаще всего входит в состав компактного тренажера или сама является многофункциональным спортивным снарядом. У регулярно занимающихся до тренажера дело дойдет наверняка, поэтому, выбирая скамейку-прототип, нужно уже иметь в виду, чем она обрастет потом. Конструкции спортивных тренажеров наиболее употребительны 4-х, 3-х и 2-х опорные. «Опорные» в данном случае значит не количество точек контакта с полом (их, как правило, не менее 4-х, для устойчивости), а количество вертикальных силовых связей в конструкции, оно во многом определяет возможности снаряда.

Виды домашних тренажеров

4-опорные снаряды, поз. 1 на рис., предназначены для развитых атлетов, оперирующих с большими, свыше 100 кг, весами. Стойки для штанги располагаются в них на уровне плеч лежащего, что намного уменьшает риск травмы: штанга, рухнувшая грифом на грудь – это очень серьезно. 4-опорные тренажеры тяжелы, громоздки, да и заниматься с большими тяжестями в квартире нельзя: упав на пол, они дают мгновенную нагрузку в 5-8 своих весов, а несущая способность перекрытий – 250 кг/кв. м.

Для бытовых условий предназначены 3-опорные тренажеры, простые и с дополнительными рычагами для грузов, опорами для ног, атлетическим партами и т.п., поз. 2 и 3. Чтобы гриф штанги в 3-опорном тренажере также пришелся на уровень плеч, их скамьи делают «ломающимися»: брать штангу, заводя руки за голову, опасно. Поэтому по габаритам 3-опорные тренажеры в общем не меньше 4-опорных, исключая те, в которых штанга берется с подхода, см. ниже. Допустимый рабочий вес в 3-опорных снарядах, как правило, берется 100-120 кг, включая вес тела тренирующегося.

2-опорный тренажер это и есть собственно скамья для пресса. Для разных групп упражнений нужны скамьи горизонтальные и наклонные, поз. 4 и 5: на горизонтальной скамье качается самый пресс, а на наклонной также хорошо нагружаются поясничные мышцы. Более сложная конструктивно универсальная скамья, поз. 6, служит в том и другом качестве.

Примечание: на наклонной скамье можно также делать начальные комплексы гиперэкстензивных упражнений, см. ниже.

Наиболее совершенный тип спортивных скамей – скамья-трансформер с ломающейся доской, наклон частей которой регулируется по отдельности, поз. 7. Скамейка-трансформер может дополняться стойкой для блока с грузом, партой, поз. 8 и др. приспособлениями. Делать для себя имеет смысл сразу такую, если есть необходимые рабочие навыки: добавив потом к скамье стойку для штанги, получим полный аналог 4-опорного тренажера, только на меньший вес, поз. 9.

Ошибочная конструкция спортивной скамьи-трансформера

Примечание: распространенная ошибка при самостоятельном изготовлении спортивных скамей-трансформеров – выполнение их по силовой схеме, как на рис. справа. При выполнении упражнений возникают значительные усилия, стремящиеся «раздвинуть скамье ноги», и сварные швы оказываются ненадежными. Чтобы снаряд данного образца стал долговечным, его опорные брусья нужно связать продольной балкой, или двумя, из такой же трубы.





Спецкамейки

Особый вид спортивных снарядов – скамьи для гиперэкстензивных упражнений. Их цель – добиться стройности и гибкости, не наращивая чрезмерно мышечной массы. Вообще-то гиперэкстензией можно заниматься и на большом мяче, или просто на коврике, но наилучшие результаты получаются на специальной скамье.

Скамьи для гиперэкстензии

Скамейки для гиперэкстензии, в силу анатомически-физиологических различий, бывают мужские и женские, см. рис. Крепкая амазонка может делать гиперэкстензивные упражнения и на мужской скамейке, но дамам, цель которых – избавление от галифе, стройная осанка и плоский живот, нужна только женская скамья для гиперэкстензии, слева на след. рис. Начинать приводить себя в порядок, не рискуя репродуктивным здоровьем, лучше все-таки на наклонной скамье с изогнутой доской, в центре, а «продвинутым» красавицам заниматься прессом с грузом, сидя тоже на специальной скамье, справа.

Специальные скамьи для спортивных упражнений

Примечание: чертежи скамьи для гиперэкстензии с регулировкой под рост даны на рис. Материалы – профильная труба 40х25х2, 35х15х1,5 и круглая 25х1,5; парта из фанеры 12-14 мм. Об обшивке парты см. далее.

Чертежи скамьи для гиперэкстензивных упражнений

О размерах

Здесь на рис. даны размеры 3-опорных тренажеров для людей среднего роста. Слева – полнофункциональный со съемной партой, ручными и ножными рычагами. Основные материалы – профтруба 60х40х2 и круглая 30х2; упор для подъема доски – труба 20х2. Доска – фанера 16 мм с обшивкой, как описано далее.

Размеры домашних тренажеров для людей среднего роста

Справа – простой компактный. Высота скамьи над полом подбирается индивидуально, по мерке от плотно стоящей на полу пятки до внутреннего сгиба коленного сустава. Основные материалы как и в пред случае; регулируемая задняя ножка позволяет трансформировать снаряд для упражнений сидя. Но помните: штангу с этого тренажера нужно брать только с подхода!

Разные скамейки

Самая простая, но и замечательно прочная спортивная лавка-«ипполитовка» может быть изготовлена по чертежу на рис; настил – прочная доска от 40 мм. С ней хорошо знакомы те, кто проходил в армии курс молодого бойца; по крайней мере, в прошлые времена. «Духи»-горожане скоро начинали смотреть на ипполитовку с изумлением и опаской: сколько, оказывается, всяких упражнений можно на ней проделывать! И она же отлично входит в состав 4-опорного тренажера.

Каркас спортивной лавки

На след. рис. – наклонная скамья для пресса. Такую, ввиду ее компактности и пользы, не помешает завести отдельную, если места в жилище достаточно. Вследствие отсутствия прямых углов материал послабее – профтруба 40х40. Упоры для ног – пруток 10 мм с резьбой на концах, обрезиненный до нужного размера. Резиновые муфты съемные: нижний упор регулируемый, а верхний убирается, если необходимо делать упражнения, при которых он мешает.

Чертежи наклонной скамьи для пресса

Далее на рис. – компактная силовая скамья со стойками для штанги. Упражнения на ней делают в основном сидя.Можно также качать пресс, глубоко прогибая спину. В таком случае упорами ног будет поперечная балка А, и тогда ее нужно обтянуть чем-то мягким или надеть резиновую муфту. Материалы – профтруба 40х40, а держатели штанги из стальной полосы толщиной от 6 мм.

Компактная силовая скамья

Следующий образец – атлетическая скамья уже для крепких ребят, уверенно управляющихся со штангой веса, равного их собственному, т. наз. парта Скотта. Материалы, соответственно – профтруба 60х60х2,5 и 50х50х2. Держатели грифа из такой же полосы, как и в пред. случае; сиденье и столик из фанеры от 20 мм.

Скамья с партой для упражнений с тяжестями

Несколько тренажеров

Как намертво связать скамью-«ипполитовку» со стойкой для штанги, превратив в достаточно компактный 4-опорный тренажер, показано слева на рис. Там же справа – размеры и конструкция скамейки-трансформера под ту же раму. Основной материал там и там – профтруба 40х60. О фиксаторах стоек с держателями штанги вспомним ниже.

Домашний тренажер и скамья-трансформер к нему

На след. рис. – чертежи с материальной ведомостью простого 3-опорного стационарного нерегулируемого тренажера с горизонтальной скамьей. Он более подходит для частных домовладений с достаточной величиной полезной площади. Изюминка данной конструкции – соединение дальней ноги скамьи с ее несущей балкой звеном под 45 градусов. Благодаря оптимальному распределению эксплуатационных нагрузок удалось выполнить снаряд, на котором можно делать упражнения с весами более 100 кг, из профтрубы 50х50.

Простой трехопорный домашний тренажер

Наконец, далее на рис. – чертежи и спецификация элементов на полнофункциональный домашний тренажер со скамьей-трансформером для жима и пресса. Обратите внимание на узел, выделенный красным. Это – наиболее простой и надежный для исполнения в домашних условиях способ фиксации стоек штанги. Штыри-фиксаторы (диаметром от 12 мм) будут, конечно, понемногу изнашиваться, но их никогда не заклинит и не закусит.

Полнофункциональный домашний тренажер

Еще о штанге

Как уже сказано, не удержанная на весу штанга способна причинить тяжелые увечья, вплоть до фатального исхода. И направить ее гриф в держатели в таких случаях нереально. Зато реально – предусмотреть 2 отрезка цепи, надежно закрепленные на стойках штанги. На других концах цепей – карабины, их набрасывают на гриф. Длину цепных страховочных звеньев берут такой, чтобы, держа штангу на полностью вытянутых руках, цепи провисали, но гриф отпущенной штанги не доставал до груди. Чтобы карабины не сползали на грифе, их достаточно примотать скотчем. Вдруг штанга рухнет, скотч, конечно, не выдержит, оба карабина съедут на один конец грифа, но дело обойдется испугом и, возможно, побитым полом.

О деревянных атлетических скамьях

Со штангой на деревянных спортивных снарядах заниматься нельзя, их конструкция не выдержит. Зато в ситуациях, возникающих вследствие неловкости тренирующегося, дерево «отдает» по телу куда менее чувствительнее, чем металл. Поэтому деревянными скамейками для жима и пресса предпочтительно пользоваться начинающим и несовершеннолетним. Кроме того, деревянные спортивные скамьи и тренажеры можно соорудить на даче или в загородном доме из остатков стройматериалов.

Чертежи наклонной деревянной скамьи для пресса

Конструкция наклонной деревянной скамьи для пресса и спецификация к ней показаны на рис., а на след. рис. – чертежи деревянного тренажера с наклоняемой скамьей и рычагом для упражнений ногами с грузом. Чтобы дерево держало эксплуатационные нагрузки, применена блочная система подвешивания грузов: они висят на нисходящих ветвях троса А. Поперечные балки Б – стальные обрезиненные.

Деревянный домашний тренажер

Об обшивке досок и сидений

Доски и сиденья спортивных снарядов промышленного изготовления обтягиваются дерматином или пластиком аналогичного назначения на упругой подкладке. Такая обшивка долговечна, но не предотвращает обратного всасывания пота, которое никак не полезно; именно поэтому современную спортивную форму шьют 2-слойной, с сеткой, сразу отводящей пот непосредственно от кожи.

В спортзалах этот недостаток обшивки заметно не сказывается, т.к. спортзал оборудуется приточно-вытяжной вентиляцией (ПВВ) и кондиционером. По крайней мере, должен оборудоваться согласно санитарных норм. В домашних условиях заниматься при комфортной температуре не всегда удается, а устроить ПВВ во многих городских квартирах просто технически невозможно. Поэтому желательно обшивку самодельных атлетических скамей выполнять в виде такого «пирога», следуя от основы наружу:

• Микропористая резина толщиной от 12 мм;
• Мебельный поролон плотностью 45 (марки 45) толщиной от 8 мм;
• Синтепон толщиной от 7 мм;
• Джинсовая ткань или материал вроде байкового солдатского одеяла старого образца.

Резиновый демпфер приклеивается к основе клеем «Момент» или термоклеем из клеевого пистолета. Остальные слои обшивки подворачиваются к исподу и пришпиливаются мебельным степлером. Недостаток такой обшивки – ее нужно раз в год, на исходе весны, менять; резиновая прослойка остается. Мягкие слои не заскорузнут, возможно, и в течение 3-4 лет, но по санитарно-гигиеническим требованиям срок службы текстильной обшивки нужно сократить до года.

В заключение: о технологии работ

В задачи данной публикации не входит описание технологических подробностей изготовления скамей для физических упражнений. Тем не менее, даже если читатель хороший слесарь и сварщик, дать понятие, как все-таки сделать своими руками домашний спортивный тренажер, необходимо. Поэтому предлагаем видеокурс в 3-х частях от автора, изготовившего себе весьма неплохой тренажер, как говорится, с нуля во всех смыслах:

Видео: тренажер своими руками, изготовление

Часть 1

Часть 2

Часть 3

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

vopros-remont.ru

Скамья для жима, пресса своими руками: как сделать, чертежи, идеи

Скамья для жима лежа — это один из самых востребованных спортивных тренажеров в спортзале, направленный на прокачку мышц груди и создания хорошего торса.

Так как посетить спортзал не всегда есть возможность, можно изготовить такой тренажер своими руками, выбрав подходящий вид и изучив технологию его изготовления.

Содержание статьи

Основные виды и особенности тренажёра-скамьи для жима

---

Скамья для жима бывает разных видов:

• Горизонтальная — бывает складной и обычной. В основном относится к стационарным видам спортивного снаряжения. Нередко присутствуют стойки для снарядов, а также разные приставки и фиксаторы. Обычно такой тренажер мало функционален, но с дополнительным снаряжением доступно гораздо больше функций:
• тренажер с блоком для ног способствует работе бедер, икр, ягодиц или выполнения упражнений на скручивание для подкачки пресса;
• поручни — помогают в упражнениях на подкачивание нижнего пресса;
• наличие стоек со страховкой позволяет работать со штангой без страховки партнера;
• скамья с брусьями позволит сделать намного больше упражнений.

Расстояние между стойками в среднем должно быть 110 см.

• Регулируемая скамья, оснащена регулируемым сиденьем и спинкой. В комплектации тренажера также присутствуют стойки на шарнирах, пружинистая скоба, стопор, фиксатор, ограничительная цепочка. Такой тренажер позволяет заниматься не только со штангами, но и с гантелями, в сидячем положении.

К особенностям этого тренажера относится:

• возможность выполнения жима под различным наклоном, регулируя при этом нагрузки, способствуя всесторонней прокачке мышц тела;
• установку тренажера можно производить не только в спортзалах, но и в домашних условиях, особенно если выбрана модель, которую можно складывать.

Купить или сделать самому

---

Занятия спортом положительно влияют на здоровье человека, но не всегда есть возможность сходить в спортзал и подкачать мышцы. Так, для решения этой проблемы, благодаря довольно компактным размерам тренажёра-скамьи для жима, можно установить его дома.

Сразу возникает вопрос купить или сделать тренажер своими руками.

Для ответа на этот вопрос рассмотрим преимущества и недостатки одного и другого варианта приобретения скамьи.

Вариант приобретения скамьи	Преимущества	Недостатки
Покупка скамьи для жима	Большой ассортимент тренажеров и их конфигураций.	·Высокая стоимость на товар. ·Несоответствующее качество.
Изготовление скамьи своими руками	·Можно изготовить скамью по своему усмотрению, учитывая все особенности и пожелания ее владельца, и, главное, качественно. ·Для изготовления скамьи можно использовать менее дорогие, но при этом качественные материалы. ·Даже с учетом затраченных средств на закупку материалов для изготовления скамьи, стоимость изделия будет значительно меньше магазинной.	Затрата времени

Исходя из вышесказанного, становится ясно, вариант с изготовлением скамьи для жима своими руками все же лидирует, но с учетом того, что не у каждого есть возможность и навыки, купить тренажер будет все же проще. Все зависит от финансовых возможностей и предпочтений владельца.

Критерии выбора

---

Если скамью для жима лежа, все же решено купить, нужно придерживаться таких критериев:

• Практичность изделия, которая достигается качеством материала.
• Отсутствие заеданий при регулировке элементов тренажера;
• Наличие гипоаллергенного и водоотталкивающего покрытия;
• Если тренажер будет складной, это позволит убирать скамью после занятий, освобождая тем самым свободное пространство.
• При отсутствии партнера по занятиям, нужно выбирать изделие со страховочными упорами, которые обеспечивают безопасные занятия без возможности падения штанги на грудь или получения других травм.

Данные критерии также актуальны и при изготовлении скамьи своими руками. Для получения качественного результата необходимо использовать только качественный и прочный материал.

Скамья для жима своими руками пошагово

---

Изготовление скамьи для жима достаточно простой процесс, но кое-какие навыки в работе с приборами и инструментами все же необходимы:

• со сварочным аппаратом;
• с болгаркой;
• дрелью;
• тисками.

Имея все навыки можно приступать к изготовлению тренажера.

Чертеж

---

Первый этап изготовления тренажера, это составление его чертежа, в котором будут указаны все особенности выбранной конструкции и ее размеры.

Для его составления эскиз можно взять из интернета или сделать замеры с тренажера, находящегося в спортзале.

Для получения навыков и разъяснения технологии изготовления скамьи рекомендуется посмотреть видео в конце статьи, на эту тему.

Для примера прикладывается фото чертежа, для изготовления одного из вариантов скамьи для жима.

Подготовка всего необходимого

---

Согласно чертежу, подготавливается рабочий материал:

• Профильная труба 40*40 мм и с большой толщиной простенков. Для изготовления отдельных элементов конструкции также понадобится стальная полоса, шириной 40 мм или толстотелая труба.
• Рулетка.
• Тиски.
• Болгарка.
• Дрель.
• Сварочный аппарат.

Пошаговое руководство изготовления каркаса скамьи для жима

---

• Из трубы вырезаются 2 отрезка по 830 мм. Данные стойки в конструкции служат ножками каркаса и поддержкой для штанги, поэтому материал для их изготовления должен обладать особой прочностью. На готовых стойках делается отметка на расстоянии 340 мм от пола простым карандашом.
• Далее, вырезается отрезок в 520 мм, для соединения между собой стоек (по 830 мм). Соединение будет осуществляться на месте сделанных отметок. При выполнении сварочных швов, нужно учитывать, что оказываемая нагрузка на них будет большая и с немалыми колебаниями.

От сварочного шва до пола должно оставаться строго 340 мм.

• Подготавливается отрезок, который выступает стойкой с противоположной стороны конструкции, размером 340 мм.
• Следующий элемент-планка, соединяющая передние и задние стойки каркаса. Ее размер 970 мм.

Соединение этого отрезка с опорой (340 мм) выполняется сверху, а на перекладину (520 мм), крепится сбоку, используя для этого саморезы или сварочный аппарат.

• Для равномерного распределения нагрузки на поверхность напольного покрытия, под стойки ножек крепятся специальные расширения. Под передние ножки отрезки расширений составляют 220 мм, под заднюю – 300 мм. Фиксация отрезков производится при помощи сварочного аппарата.
• Используя подготовленные стальные полосы и тиски, выгибаются лепестки стоек, в количестве 2 или 4 штук. Внешне они должны напоминать английскую букву «J». Задний бортик должен составлять 70 мм, а передний примерно 20–30 мм.
• В конце, делается пару отверстий, диаметром 1 см. Они служат для входа армирующих стержней. Отверстия не должны быть сквозными, выхода стержней с обратной стороны не должно быть. Располагаются они на балке, соединяющей основные стойки, отмечая по 16 см от ее центра.

Инструкция изготовления лежака

---

Для изготовления лежака скамьи понадобится:

• Стальные листы (2 мм).
• Петли дверные.
• Безреберный армирующий прут.
• Толстый поролон 20 мм.
• Шлифованная доска.
• Прочная и водоотталкивающая ткань.
• Сварка.
• Болгарка.
• Нож.
• Рулетка.

Работа выполняется не только с металлом, но и с деревом.

• Первый этап — это подготовка двух стальных листов:
• первый 350*160;
• второй 350*940.
• Фиксация первого листа выполняется на участке расположения ног, немного выступая за пределы стойки (5–10 мм), при помощи сварки.
• Фиксация второго листа производится при помощи петли дверного типа, изготовленная кустарным способом. Такая петля приваривается сварным швом, одной стороной к трубе, а другой к листу лежака.
• С обратной стороны пластины, отступая 100 мм, фиксируются безреберные армированные пруты (2 шт.), по 300 мм в длину. Они позволят поднимать спинку лежака для выполнения разных видов упражнений.
• Далее, на пластину укладывается шлифованная доска, которая по своему размеру должна быть шире стального листа на 5 мм. Фиксация доски к стальным листам производится при помощи саморезов, с нижней стороны, но так, чтобы саморезы не прошли насквозь через древесину.

В местах стыка двух стальных пластин, деревянная доска не должна доходить до края на 1 см.

• На доску укладывается поролон толщиной 20 мм, предварительно смазав доску клеем, и все зашивается прорезиненной тканью с отличной плотностью. Для ее крепления можно использовать строительный степлер.

Чем шире будет доска скамьи, тем больше удастся сделать жимов. Это объясняется тем, что упор тела распределяется равномерно, обеспечивая правильную точку опоры. В среднем ширина скамьи должна быть 280 мм. При использовании скамьи узкоплечим человеком, достаточно 260 мм. Одним словом, при работе на широкой скамье, включаются широчайшие мышцы, что благотворно влияет на результат в жиме.

Видео как сделать скамью для жима своими руками из металлических профилей 40*40 мм:

Как сделать турник можете прочитать тут.

Подводя итог, можно сказать, что скамью для жима лежа можно установить и в домашних условиях, приобретя ее в магазине или сделав своими руками. Для изготовления скамьи требуются навыки в работе с металлом (при условии изготовления металлического каркаса) и наличие качественных и прочных материалов. В зависимости от выбранной модели тренажера в первую очередь создается чертеж и только после этого, можно приступать к изготовлению изделия. При соблюдении последовательности технологического процесса тренажер выйдет не хуже магазинного и даже лучше.

Похожие статьи

guru-remonta.ru

Скамья для жима своими руками

Занятия спортом сейчас снова «входят в моду». Но не всегда есть возможность посетить тренажерные залы. В нашем быстром ритме жизни не всегда на это остается время. Поэтому некоторые создают спортивные комнаты у себя дома. Чтобы хоть как то успевать поддерживать себя в форме. Поэтому предлагаю вашему вниманию самодельную скамью для жима, которую два брата изготовили самостоятельно.

Для основы была взята труба Ø57. С помощью сварки придали ей необходимую форму. На ножки была приварена та же труба. Для дальнейшего удобства при работе, пока основа жестко не скреплена, приварили поперечную распорку, для поддержки деталей.

Для того, чтобы закрыть отверстия был использован трафарет из бумаги, который приложили к заготовкам и получилась деталь нужной нам формы.

С помощью лекала переносим на трубу Ø57 этот трафарет и обрисовываем его. Вырезаем с помощью болгарки.

Заготовка идеально подходит для того чтобы закрыть отверстия. Привариваем ее и зачищаем.


Так как поперечная стяжка теперь не нужна, основа стоит сама, то ее убираем.
Для дальнейшей работы нам понадобятся шарнирные соединения, для крепления деталей. Их авторы делают из полоски металла. В них сверлом Ø 10 делаются отверстия.


Основа лежака и скамьи изготавливается из профиля. Выбираете нужный размер и свариваете прямоугольные детали, так как показано на фото ниже.

Делаем упор для скамьи. Для этого в трубе делаем лунный вырез и привариваем другую ее часть. Деталь должна получиться в форма буквы «Т»

Теперь из трубы изготавливаем упоры, для поддержания и регулировки наклона лежака и скамьи. Нарезаем трубу на небольшие заготовки и распиливаем поперек на две неравные части. Привариваем к основе-ножкам.

Далее все детали зачищаем, чтобы не было ржавчины перед покраской.

Обезжириваем и грунтуем все части скамьи. Если вы производите покраску и не хотите испачкать полы, то либо подстелите что-нибудь, либо намочите полы, чтобы краска к ним не приставала и ее можно было легко удалить после окончания работ.
Сушим детали.

Далее разрезаем фанеру по нужным размерам для того чтобы настелить ее на лежак и сиденье. Углы острыми не оставляем, стесывая их.

Обшивку фанеры изготовляем из подложки 8 мм в два слоя. Натягиваем данный материал на лежак и сиденье. Крепим с помощью строительного степлера и скоб. Материал подворачиваем и крепим. В металлической основе сверлятся отверстия под саморезы и с внутренней стороны крепят фанеру.

И последний этап — сборка всех составляющих в единую конструкцию. И вот что в итоге получается:

Теперь в спортзал можно и не спешить. Дома, в любое удобное для вас время вы можете с удовольствием позаниматься!

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Как сделать скамью для жима лежа своими руками по чертежам

Поговорим о том, как, имея готовые чертежи, сделать скамью для жима лёжа своими руками. Почему именно скамья для жима лёжа? Да потому, что это один из самых популярных и востребованных тренажёров, с помощью которого можно эффективно тренироваться дома в любое удобное время!

Где взять чертежи для изготовления скамьи для жима лёжа? В сети их достаточно много, причём имеются различные чертежи для изготовления скамьи: со спинкой и без, с фиксаторами и самые примитивные варианты. Если вы — начинающий спортсмен и пока не можете похвастать выдающимися результатами в сфере проведения силовых тренировок без тренера, то обычная простая скамья без спинки вам вполне подойдёт на начальных этапах, тем более, что делать её проще всего, и чертежи для этого не потребуются. Достаточно будет просмотреть несколько видеороликов по теме для того, чтобы понять, что и к чему.

Такая скамья будет представлять собой обычные доски на каркасе, оббитые дерматиновым или кожаным покрытием, без каких-либо стоек или специальных брусьев для отжиманий. Со временем, по мере усложнения упражнений, можно будет усовершенствовать скамью под себя.

Если у вас есть желание сделать скамейку для выполнения жима лёжа, то никаких препятствий для этого быть не должно. Изучите чертежи в Интернете, а при необходимости — снимите размеры с готового тренажёра в спортивном зале. Самая тяжёлая скамья — на четырёх опорах, она же считается наиболее громоздкой и неудобной. Поэтому поговорим о том, как сделать своими руками скамейку на трёх опорах из трёх стоек.

Как влияет на функциональность скамьи её громоздкость? Никак, просто использовать для её изготовления лишние конструкции не имеет смысла.

Как сделать скамейку для жима лёжа — самый простой вариант

Конструкция скамьи для жима лёжа изготовляется на базе профильной трубы. Оптимальные размеры для неё — 4 х 4 см. Для лепестков стоек можно использовать металлическую полосу небольшой ширины — не более 4 см. Чтобы придать им нужную форму, достаточно будет загнуть их с помощью молотка, после чего установить в верхней части профильной трубы с помощью сварочного аппарата.

В заключении нужно будет прикрепить к раме доску или фанеру с помощью заранее просверленных отверстий для болтов. Немного сложнее будет сделать скамью со спинкой, которую можно будет регулировать под разными углами, и специальными стойками. Читайте ниже, как это сделать. Нагляднее ознакомиться с процессом изготовления скамейки вы сможете с помощью видео.

Как сделать наклонную скамью со спинкой?

Для начала отметим, что самый удобный вариант тренажёра для жима лёжа дома — скамья с дополнительной приставкой для ног. Чтобы изготовить её, потребуется заменить опорную трубу более толстой, способной выдержать ноги. Если приставка для ног кажется вам ненужным удовольствием, то можно обойтись и без неё, используя опорные трубы с размерами 4 х 4 см, как для простой скамьи.

Для крепления регулируемой спинки нужно будет к раме приварить кольцо продолговатой формы опять же из металла. Специальные отверстия делать в скамейке не потребуется, ведь доска будет закрепляться на регулируемой конструкции. Каркас для регулируемой спинки сделать можно из профильной трубы (размеры 2 х 2 см).

В каждой стойке должно быть по 4 отверстия. Важно сверлить их по отдельности с каждой из сторон, используя обычную дрель. Спинка в этом случае называется простой из-за возможности иметь всего пять положений. Угол наклона: максимально возможный — 45 градусов.

Если цель — это наклонная скамья, то длина её должна быть больше примерно на 18-20 см. Просмотрите тематические видеоролики, чтобы понять, как выглядит процесс на практике.

Скамья со спинкой и стойками

Схема рамы скамьи для жима лёжа

Для того чтобы спинка могла быть установлена под прямым углом, к ней необходимо будет прикрепить вспомогательную конструкцию, которая будет упираться в низ скамейки. Держатели стоек в этом случае не понадобятся.

Вспомогательная конструкция имеет много отверстий, а использование штыря для фиксирования позволит выбрать оптимальный наклон спинки. Чтобы опора надёжно держалась и не двигалась, нужно в боковой части рамы проделать отверстие для штыря — он и выполнит в данном случае роль фиксатора опоры в правильном положении. Видео по изготовлению скамьи со спинкой и стойкой также доступно для просмотра.

Как сделать стойки?

Выдвигающиеся стойки получится сделать только в случае использования вспомогательной конструкции. Для их изготовления подойдут профильные трубы (размеры 3 х 3 см) в случае, если для скамьи были использованы опоры с размерами 4 х 4 см. Если же скамья была изготовлена из труб с размерами 5 х 5 см, то для стоек потребуется труба с размерами 4 х 4 см.

Чтобы стойки были устойчивыми, поищите профильную трубу с промежуточными размерами, например, 3,5 х 3,5 см. Для изготовления держателей стоек понадобится металлическая полоса, делать их нужно будет так же, как и в случае с держателями для самой простой горизонтальной скамейки, описанной выше. Достаточно будет длины стоек в 82 см, а расстояния между отверстиями — в 15 см.

Если вы хотите усовершенствовать скамью для жима лёжа и расширить её функционал своими руками, то дополнительно в стойках можно будет зафиксировать ручки — они будут выполнять роль брусьев. Ознакомьтесь с видеороликами, где наглядно показано, как делать скамью со стойками своими руками.

Финишная черта — чем оббить скамейку?

Обивку скамьи для жима можно сделать из дерматина

Завершающим штрихом станет фанера в качестве основы скамейки и отделочный материал для неё — например, дерматин. Фанера должна иметь толщину не менее 12 мм. Кстати, для изготовления скамьи своими руками можно использовать и обычную межкомнатную дверь, по крайней мере, до того момента, как будет изготовлена фанерная спинка.

Что касается обивки, то, помимо дерматина, придётся использовать лист поролона, чтобы заниматься на тренажёре для жима лёжа было комфортнее. Чтобы поролон не двигался, необходимо будет его смазать клеем. Заключительный штрих — обивка крепится с помощью простого скобочного пистолета.

Как видите, нет ничего сложного в изготовлении скамьи для жима лёжа своими руками, особенно, когда есть доступ к Интернету и тематические видеоролики с подробной инструкцией. Главное — терпение и желание сделать удобный и практичный тренажёр для регулярных тренировок, а чертежи всегда можно найти готовые или создать самостоятельно, используя в качестве образца скамью в тренажёрном зале.

biceps.com.ua

Гимнастическая скамья своими руками

В последнее время тенденция к здоровому образу жизни все больше и больше завлекает население страны. Люди начинают понимать, что занятие спортом, это не только красивая фигура, но и полноценная, здоровая жизнь в старости. Не зря ведь существует поговорка «В здоровом теле — здоровый дух». Занятие спортом очень сильно влияет на здоровье занимающегося. У него становится лучше осанка, кости и связки становятся прочнее, а сердце становится более выносливым. Вообще, спортсмены — это целеустремленные люди, которые поставив перед собой цель идут до победного конца. Именно поэтому в Древней Греции так много уделялось времени спорту. Там даже создавались специальные гимназии.

В сегодняшней статье я расскажу как самостоятельно изготовить гимнастическую скамью своими руками.

Для этого автору понадобились такие материалы:
Мебельный щит 300x20x1200 мм,
Брус 25x50x900 мм,50x50x2500 мм,100x100x2500 мм.
Болты с гайками M5x200 мм, M4x80 мм, M5x300 мм
Болт M5x300 мм 1 и гайка M5 — 4 шт.
Шайба нейлоновая M5 — 8 шт.
Шайба кузовная M5 — 14 шт.
Саморез 80 мм — 4 шт.
резиновая накладка на ножки чтобы не портит пол, мебельный лей, пропитка по дереву и лак, для окончательного покрытия готового изделия.

Инструменты: циркулярка, лобзик или обычная ручная пила, стамески,гаечные ключи под размер гаек, шлифовальная машинка, и дрель.

Вот схема, по которой будет собираться данная скамья. Следуя размерам, которые на ней указаны, готовим все необходимые для создания скамьи детали. Размеры не являются обязательными, можете делать по своему усмотрению.

Вырезаем пазы в основном бруске, на котором будут крепиться опоры. Крепим с помощью крепежных частей и клея.


Далее устанавливается поперечная перекладина на опоры. Болтовые соединения в деталях советуется утопить внутри заготовки. Отверстия высверливаются перьевым сверлом.


Делаем подвижные части, которыми будут регулировать высоту подъёма. Для этого берутся бруски меньшего сечения и крепятся по бокам основы с помощью болтов, шпильки и гаек. Чтобы древесина на стыковочных узлах не изнашивалась, воспользуйтесь нейлоновыми шайбами. Чтобы соединения в процессе работы не ослаблялись, нужно использовать контр-гайки.

На подвижные бруски крепится мебельный щит. В основном бруске делайте углубление, в которых будет стопориться болт стержень, который обеспечивает высоту подъема. Делая эти пазы, руководствуйтесь под свои параметры, так, чтобы в первую очередь было удобно заниматься именно вам.


В конечном итоге готовое сооружение пропитайте либо морилкой, либо покройте лаком, чтобы не допустить порчи тренажера. Вот что вышло у мастера после окончания всех работ.

Занимайтесь на здоровье!
Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Скамьи и тренажеры своими руками для дома: от простой лавки к многофункциональному комплексу

Современная жизнь, с одной стороны, лишает человека большинства естественных физических нагрузок; с другой – швыряет в него пачками нагрузки психологические и эмоциональные. Поэтому держать себя в хорошей, как минимум, физической форме необходимо абсолютно всем. К чести теперешнего поколения, можно сказать, что ныне большинство людей понимает: в здоровом теле – здоровый дух. Также скоро начинают и понимать: физзарядки, гантелей и кистевого эспандера мало; нужно больше работать с тяжестями на снарядах и тренажерах, так что требуется хотя бы скамья для жима.

Не только дух

Здоровое тело нужно и для развитого ума. Физически неразвитые выдающиеся ученые, инженеры, творческая интеллигенция, топ-менеджеры и бизнесмены – скорее исключение, чем правило. Лев Толстой в 60 крутил солнце на турнике. Нильс Бор, тот, что в школьных учебниках, был известным футболистом, играл за сборную Дании. С ним дело доходило до курьезов: когда Бор был удостоен Нобелевской премии, по физике, разумеется, копенгагенская «Тагебладетт» напечатала заметку, мол, вот хорошо, нашему форварду за футбол нобелевку дали. А «ботан» по «физике» зачастую оказывается таковым и в сферах деятельности, требующих умственного напряжения.

Мышцы брюшного пресса, как известно, качать труднее прочих, т.к. их концы непосредственно не связаны с костями. В домашних условиях, занимаясь накачкой пресса без специального снаряжения, недолго и до грыжи. Поэтому нужна и скамья для пресса. Конструктивно тот и другой снаряды чаще всего объединяются в одно, с возможностью преобразования для тех или иных комплексов упражнений.

Спортивные скамейки – изделия технологически не из сложных. Описаний их в рунете достаточно, но более в ключе: выбирайте чертежи, а дальше – вот так надо пилить, вот так колотить, вот так винтить. Человек, заботящийся о своем физическом развитии, как правило, и с инструментом управляться умеет. Но как выбрать прототип, чтобы тренировки пошли на пользу? Как его доработать под свою биомеханику и биометрию? Какой образец более подойдет для тех или иных групп упражнений?

Настоящая публикация посвящена вопросам, как своими руками по обоснованно выбранному образцу сделать скамью для упражнений в предпочитаемом направлении физического развития, а затем на ее основе – домашний тренажер. Тем же, кто намерен проявить себя в спорте или бодибилдинге, позанимавшись на нем, не стыдно будет прийти в хорошо оснащенный профессиональный спортзал. А пока – материал рассчитан на начинающих атлетов и просто на людей, понявших: пользоваться благами цивилизации можно и нужно, но давать им превращать себя в задерганного «чайника» или квашню оплывшую – неправильно это.

Примечание: проблема домашних спортивных занятий в последнее время все острее встает и в сельской местности – «физики» и там убывает, стрессов прибывает, а до хорошо оборудованного спортзала бывает далековато.

Из чего выбирать

Домашняя скамья для жима лежа чаще всего входит в состав компактного тренажера или сама является многофункциональным спортивным снарядом. У регулярно занимающихся до тренажера дело дойдет наверняка, поэтому, выбирая скамейку-прототип, нужно уже иметь в виду, чем она обрастет потом. Конструкции спортивных тренажеров наиболее употребительны 4-х, 3-х и 2-х опорные. «Опорные» в данном случае значит не количество точек контакта с полом (их, как правило, не менее 4-х, для устойчивости), а количество вертикальных силовых связей в конструкции, оно во многом определяет возможности снаряда.

Виды домашних тренажеров

4-опорные снаряды, поз. 1 на рис., предназначены для развитых атлетов, оперирующих с большими, свыше 100 кг, весами. Стойки для штанги располагаются в них на уровне плеч лежащего, что намного уменьшает риск травмы: штанга, рухнувшая грифом на грудь – это очень серьезно. 4-опорные тренажеры тяжелы, громоздки, да и заниматься с большими тяжестями в квартире нельзя: упав на пол, они дают мгновенную нагрузку в 5-8 своих весов, а несущая способность перекрытий – 250 кг/кв. м.

Для бытовых условий предназначены 3-опорные тренажеры, простые и с дополнительными рычагами для грузов, опорами для ног, атлетическим партами и т.п., поз. 2 и 3. Чтобы гриф штанги в 3-опорном тренажере также пришелся на уровень плеч, их скамьи делают «ломающимися»: брать штангу, заводя руки за голову, опасно. Поэтому по габаритам 3-опорные тренажеры в общем не меньше 4-опорных, исключая те, в которых штанга берется с подхода, см. ниже. Допустимый рабочий вес в 3-опорных снарядах, как правило, берется 100-120 кг, включая вес тела тренирующегося.

2-опорный тренажер это и есть собственно скамья для пресса. Для разных групп упражнений нужны скамьи горизонтальные и наклонные, поз. 4 и 5: на горизонтальной скамье качается самый пресс, а на наклонной также хорошо нагружаются поясничные мышцы. Более сложная конструктивно универсальная скамья, поз. 6, служит в том и другом качестве.

Примечание: на наклонной скамье можно также делать начальные комплексы гиперэкстензивных упражнений, см. ниже.

Наиболее совершенный тип спортивных скамей – скамья-трансформер с ломающейся доской, наклон частей которой регулируется по отдельности, поз. 7. Скамейка-трансформер может дополняться стойкой для блока с грузом, партой, поз. 8 и др. приспособлениями. Делать для себя имеет смысл сразу такую, если есть необходимые рабочие навыки: добавив потом к скамье стойку для штанги, получим полный аналог 4-опорного тренажера, только на меньший вес, поз. 9.

Ошибочная конструкция спортивной скамьи-трансформера

Примечание: распространенная ошибка при самостоятельном изготовлении спортивных скамей-трансформеров – выполнение их по силовой схеме, как на рис. справа. При выполнении упражнений возникают значительные усилия, стремящиеся «раздвинуть скамье ноги», и сварные швы оказываются ненадежными. Чтобы снаряд данного образца стал долговечным, его опорные брусья нужно связать продольной балкой, или двумя, из такой же трубы.





Спецкамейки

Особый вид спортивных снарядов – скамьи для гиперэкстензивных упражнений. Их цель – добиться стройности и гибкости, не наращивая чрезмерно мышечной массы. Вообще-то гиперэкстензией можно заниматься и на большом мяче, или просто на коврике, но наилучшие результаты получаются на специальной скамье.

Скамьи для гиперэкстензии

Скамейки для гиперэкстензии, в силу анатомически-физиологических различий, бывают мужские и женские, см. рис. Крепкая амазонка может делать гиперэкстензивные упражнения и на мужской скамейке, но дамам, цель которых – избавление от галифе, стройная осанка и плоский живот, нужна только женская скамья для гиперэкстензии, слева на след. рис. Начинать приводить себя в порядок, не рискуя репродуктивным здоровьем, лучше все-таки на наклонной скамье с изогнутой доской, в центре, а «продвинутым» красавицам заниматься прессом с грузом, сидя тоже на специальной скамье, справа.

Специальные скамьи для спортивных упражнений

Примечание: чертежи скамьи для гиперэкстензии с регулировкой под рост даны на рис. Материалы – профильная труба 40х25х2, 35х15х1,5 и круглая 25х1,5; парта из фанеры 12-14 мм. Об обшивке парты см. далее.

Чертежи скамьи для гиперэкстензивных упражнений

О размерах

Здесь на рис. даны размеры 3-опорных тренажеров для людей среднего роста. Слева – полнофункциональный со съемной партой, ручными и ножными рычагами. Основные материалы – профтруба 60х40х2 и круглая 30х2; упор для подъема доски – труба 20х2. Доска – фанера 16 мм с обшивкой, как описано далее.

Размеры домашних тренажеров для людей среднего роста

Справа – простой компактный. Высота скамьи над полом подбирается индивидуально, по мерке от плотно стоящей на полу пятки до внутреннего сгиба коленного сустава. Основные материалы как и в пред случае; регулируемая задняя ножка позволяет трансформировать снаряд для упражнений сидя. Но помните: штангу с этого тренажера нужно брать только с подхода!

Разные скамейки

Самая простая, но и замечательно прочная спортивная лавка-«ипполитовка» может быть изготовлена по чертежу на рис; настил – прочная доска от 40 мм. С ней хорошо знакомы те, кто проходил в армии курс молодого бойца; по крайней мере, в прошлые времена. «Духи»-горожане скоро начинали смотреть на ипполитовку с изумлением и опаской: сколько, оказывается, всяких упражнений можно на ней проделывать! И она же отлично входит в состав 4-опорного тренажера.

Каркас спортивной лавки

На след. рис. – наклонная скамья для пресса. Такую, ввиду ее компактности и пользы, не помешает завести отдельную, если места в жилище достаточно. Вследствие отсутствия прямых углов материал послабее – профтруба 40х40. Упоры для ног – пруток 10 мм с резьбой на концах, обрезиненный до нужного размера. Резиновые муфты съемные: нижний упор регулируемый, а верхний убирается, если необходимо делать упражнения, при которых он мешает.

Чертежи наклонной скамьи для пресса

Далее на рис. – компактная силовая скамья со стойками для штанги. Упражнения на ней делают в основном сидя.Можно также качать пресс, глубоко прогибая спину. В таком случае упорами ног будет поперечная балка А, и тогда ее нужно обтянуть чем-то мягким или надеть резиновую муфту. Материалы – профтруба 40х40, а держатели штанги из стальной полосы толщиной от 6 мм.

Компактная силовая скамья

Следующий образец – атлетическая скамья уже для крепких ребят, уверенно управляющихся со штангой веса, равного их собственному, т. наз. парта Скотта. Материалы, соответственно – профтруба 60х60х2,5 и 50х50х2. Держатели грифа из такой же полосы, как и в пред. случае; сиденье и столик из фанеры от 20 мм.

Скамья с партой для упражнений с тяжестями

Несколько тренажеров

Как намертво связать скамью-«ипполитовку» со стойкой для штанги, превратив в достаточно компактный 4-опорный тренажер, показано слева на рис. Там же справа – размеры и конструкция скамейки-трансформера под ту же раму. Основной материал там и там – профтруба 40х60. О фиксаторах стоек с держателями штанги вспомним ниже.

Домашний тренажер и скамья-трансформер к нему

На след. рис. – чертежи с материальной ведомостью простого 3-опорного стационарного нерегулируемого тренажера с горизонтальной скамьей. Он более подходит для частных домовладений с достаточной величиной полезной площади. Изюминка данной конструкции – соединение дальней ноги скамьи с ее несущей балкой звеном под 45 градусов. Благодаря оптимальному распределению эксплуатационных нагрузок удалось выполнить снаряд, на котором можно делать упражнения с весами более 100 кг, из профтрубы 50х50.

Простой трехопорный домашний тренажер

Наконец, далее на рис. – чертежи и спецификация элементов на полнофункциональный домашний тренажер со скамьей-трансформером для жима и пресса. Обратите внимание на узел, выделенный красным. Это – наиболее простой и надежный для исполнения в домашних условиях способ фиксации стоек штанги. Штыри-фиксаторы (диаметром от 12 мм) будут, конечно, понемногу изнашиваться, но их никогда не заклинит и не закусит.

Полнофункциональный домашний тренажер

Еще о штанге

Как уже сказано, не удержанная на весу штанга способна причинить тяжелые увечья, вплоть до фатального исхода. И направить ее гриф в держатели в таких случаях нереально. Зато реально – предусмотреть 2 отрезка цепи, надежно закрепленные на стойках штанги. На других концах цепей – карабины, их набрасывают на гриф. Длину цепных страховочных звеньев берут такой, чтобы, держа штангу на полностью вытянутых руках, цепи провисали, но гриф отпущенной штанги не доставал до груди. Чтобы карабины не сползали на грифе, их достаточно примотать скотчем. Вдруг штанга рухнет, скотч, конечно, не выдержит, оба карабина съедут на один конец грифа, но дело обойдется испугом и, возможно, побитым полом.

О деревянных атлетических скамьях

Со штангой на деревянных спортивных снарядах заниматься нельзя, их конструкция не выдержит. Зато в ситуациях, возникающих вследствие неловкости тренирующегося, дерево «отдает» по телу куда менее чувствительнее, чем металл. Поэтому деревянными скамейками для жима и пресса предпочтительно пользоваться начинающим и несовершеннолетним. Кроме того, деревянные спортивные скамьи и тренажеры можно соорудить на даче или в загородном доме из остатков стройматериалов.

Чертежи наклонной деревянной скамьи для пресса

Конструкция наклонной деревянной скамьи для пресса и спецификация к ней показаны на рис., а на след. рис. – чертежи деревянного тренажера с наклоняемой скамьей и рычагом для упражнений ногами с грузом. Чтобы дерево держало эксплуатационные нагрузки, применена блочная система подвешивания грузов: они висят на нисходящих ветвях троса А. Поперечные балки Б – стальные обрезиненные.

Деревянный домашний тренажер

Об обшивке досок и сидений

Доски и сиденья спортивных снарядов промышленного изготовления обтягиваются дерматином или пластиком аналогичного назначения на упругой подкладке. Такая обшивка долговечна, но не предотвращает обратного всасывания пота, которое никак не полезно; именно поэтому современную спортивную форму шьют 2-слойной, с сеткой, сразу отводящей пот непосредственно от кожи.

В спортзалах этот недостаток обшивки заметно не сказывается, т.к. спортзал оборудуется приточно-вытяжной вентиляцией (ПВВ) и кондиционером. По крайней мере, должен оборудоваться согласно санитарных норм. В домашних условиях заниматься при комфортной температуре не всегда удается, а устроить ПВВ во многих городских квартирах просто технически невозможно. Поэтому желательно обшивку самодельных атлетических скамей выполнять в виде такого «пирога», следуя от основы наружу:

• Микропористая резина толщиной от 12 мм;
• Мебельный поролон плотностью 45 (марки 45) толщиной от 8 мм;
• Синтепон толщиной от 7 мм;
• Джинсовая ткань или материал вроде байкового солдатского одеяла старого образца.

Резиновый демпфер приклеивается к основе клеем «Момент» или термоклеем из клеевого пистолета. Остальные слои обшивки подворачиваются к исподу и пришпиливаются мебельным степлером. Недостаток такой обшивки – ее нужно раз в год, на исходе весны, менять; резиновая прослойка остается. Мягкие слои не заскорузнут, возможно, и в течение 3-4 лет, но по санитарно-гигиеническим требованиям срок службы текстильной обшивки нужно сократить до года.

В заключение: о технологии работ

В задачи данной публикации не входит описание технологических подробностей изготовления скамей для физических упражнений. Тем не менее, даже если читатель хороший слесарь и сварщик, дать понятие, как все-таки сделать своими руками домашний спортивный тренажер, необходимо. Поэтому предлагаем видеокурс в 3-х частях от автора, изготовившего себе весьма неплохой тренажер, как говорится, с нуля во всех смыслах:

Видео: тренажер своими руками, изготовление

Часть 1

Часть 2

Часть 3

stroylegko.com
